Су-35 / Су-35С - FLANKER-E
Публикация №1185708 от 30 декабря 2013
10.6 (37)
1608
ДАННЫЕ НА 2013 г.
Су-27М / Т-10М - Super FLANKER
Су-35 / Т-10М - FLANKER-E
Су-35БМ / "Т-10БМ" / Су-35 / Су-35С - FLANKER-E+
Многоцелевой истребитель. Разработан ОКБ им.П.О.Сухого как развитие Су-27 FLANKER. Общее руководство созданием самолета осуществлял генеральный конструктор ОКБ М.П.Симонов, руководителем темы Су-27М являлся главный конструктор (и руководитель темы Су-27) А.И.Кнышев, а затем - Николай Федорович Никитин, в дальнейшем - главный конструктор. В 1996 г., после перехода Н.Ф.Никитина на работу в АВПК "Сухой", главным конструктором и руководителем темы Су-27М и его модификаций назначен Владимир Сергеевич Конохов.
Разработка многоцелевой модификации Т-10М / Су-27М начата в начале 1980-х годов. Помимо оптимизации для ведения высокоманевренного воздушного боя самолет так же получил возможность поражения наземных целей управляемым ракетным оружием. Формально самолет относится к поколению 4++ реактивной истребительной авиации, но по мнению некоторых экспертов может считаться самолетом 5-го поколения. Самолет Су-35 второго поколения в начале 2000-х годов некоторое время носил наименование Су-35БМ ("Большая Модернизация"), которое позже перестало использоваться. Наименование "Т-10БМ", вероятней всего не является официальным.
Предистория проекта. В 1982 г. прекращена разработка РЛС со щелевой антенной решеткой и электронным сканированием луча в вертикальной плоскости "Меч", которая создавалась в противовес РЛС AN/APG-63 самолета F-15. На серийные Су-27 устанавливалась РЛС Н001 с антенной Кассегрейна, которая не имела явных преимуществ перед РЛС AN/APG-63. В то же время с 1983 г. на серийные истребители F-15C устанавливался улучшенный вариант AN/APG-63 с программируемым процессором сигналов и более совершенным процессором радиолокационных данных и были начаты работы по новой РЛС AN/APG-70 с еще более высокими характеристиками для "двухцелевого" истребителя F-15E (с 1987 г. станции APG-70 устанавливались на F-15C). В противовес этим РЛС модифицированный Су-27М предстояло оснастить новой РЛС с увеличенной дальностью действия, лучшей помехозащищенностью и дополнительными режимами работы "воздух-поверхность". Разработка РЛС с использованием опыта, полученного при создании РЛС "Меч", поручена НИИП им.Тихомирова. Предполагалось использование последних достижений цифровой вычислительной техники.
Кроме того, в 1984 г. в США начались испытания новой управляемой ракеты "воздух-воздух" средней дальности AMRAAM (Advanced Medium Range Air-to-Air Missile) с инерциально-корректируемой системой управления и активной радиолокационной ГСН. В 1989 г. ракета под названием AIM-120A поступила на вооружение истребителей F-15C/E, F-16C, F-18C и F-14D. После анализа в ГосНИИАС МАП СССР возможностей американских истребителей с ракетами AIM-120 в сравнении с самолетами Су-27 и МиГ-29 с ракетами Р-27 стала ясна необходимость создания отечественной ракеты с АРГС. Отсутствие такой ракеты приводило к тому, что самолеты Су-27 и МиГ-29 значительно уступали в дальнем ракетном бою американским истребителям F-15 и F-16, вооруженным ракетами AIM-120A. На основании этого принято решение о создании ракеты "воздух-воздух" средней дальности нового поколения с АРГС и ИСУ - ракеты Р-77 РВВ-АЕ. Новая ракета должна была войти в состав вооружения модифицированных истребителей 4-го поколения Су-27М и МиГ-29М, а затем и других самолетов, в т.ч. и перспективных истребителей 5-го поколения.
Проектирование. Таким образом к 1984 г. определились требования к модифицированному истребителю Су-27М - обеспечение превосходства над последними вариантами американских самолетов F-15 и F-16 и придания ему качеств многофункциональности. В основе решения этих задач было оснащение самолета новой радиолокационной системой управления РЛСУ-27, перспективными ракетами "воздух-воздух" средней дальности с АРГС и вооружением для эффективного поражения наземных целей. так же планировалось оснастить истребитель бортовым радиоэлектронным комплексом обороны (на Су-27 имелись лишь элементы такого комплекса) и модернизированным навигационным оборудованием. Модернизации так же предполагалось подвергнуть средства отображения информации - большую часть прицельной и пилотажно-навигационной информации планировалось выводить на широкоформатные многофункциональные индикаторы на электронно-лучевых трубках и усовершенствованный коллиматорный индикатор на лобовом стекле.
29 декабря 1983 г. принято решение ВПК СМ СССР о создании самолета Су-27М. В соответствии с этим решением ОКБ им. П.О.Сухого приступило к разработке эскизного проекта истребителя. Работы велись в бригаде истребителей отдела проектов ОКБ, возглавляемой М.А.Погосяном. Общее руководство программой осуществлял Генеральный конструктор М.П.Симонов. На самолете решено было реализовать ряд конструктивных усовершенствований, проходивших в середине 1980-х годов отработку на летающих лабораториях на базе Су-27 и Су-27УБ. В первую очередь, это касалось применения переднего горизонтального оперения (ПГО), испытанного на Т-10-24, модифицированной системы дистанционного управления и системы дозаправки топливом в полете, опробованной на Т-10У-2. Так же на Су-27М предполагалось применить модификацию двигателей АЛ-31Ф с увеличенной до 13000 кг тягой, а для дальнейшего увеличения дальности полета обеспечить использование ПТБ емкостью по 2000 л.
В 1985 г. подготовлен эскизный проект Су-27М. В состав БРЭО вошла радиолокационная система управления РЛСУ-27, оптико-электронный прицельно-навигационный комплекс, комплекс радиоэлектронного противодействия, комплекс средств связи, аппаратура приборного наведения, система дистанционного управления, ответчик госопознавания, системы контроля, регистрации, сигнализации и т.п. Во всех комплексах предусматривалось широкое применение цифровых вычислителей.
Испытания. Сборка первого прототипа Т-10М-1 начата на опытном производстве ОКБ им. П.О.Сухого (завод №51, ММЗ "Кулон") в 1987 г. Прототип строился на базе серийного Су-27 производства КнААПО серийный №16-40 выпуска 1986 г. Первый полет Т-10М-1 бортовой №701 совершил в ЛИИ им.Громова в Раменском 28 июня 1988 г. Самолет поднял в воздух ведущий летчик-испытатель ОКБ Олег Григорьевич Цой.
18 января 1989 г., к испытаниям присоединилась вторая опытная машина (Т-10М-2, борт №702). Второй самолет также был переоборудован из серийного Су-27. На заводе в Комсомольске-на-Амуре началась подготовка к выпуску установочной партии модифицированных истребителей. первый Т-10М производства КнААПО поднялся в воздух 1 апреля 1992 г. (Т-10М-3). Позже на опытном производстве переоборудован и Т-10М-6 на котором была установлена новая ЭДСУ. Т-10М сборки опытного производства имели одноколесную переднюю стойку шасси - аналогично Су-27.
Всего в 1989-1994 г.г. выпущено 12 прототипов. 29 мая 1992 г. утвержден технических облик Су-35 / Су-27М в экспортном исполнении для демонстраций на международных выставках и авиасалонах. В 1995 г. начато серийное производство Су-35 на ОАО КнААПО (г.Комсомольск-на-Амуре), выпущено 3 самолета. В связи с отсутствием спроса как в России так и за рубежом 1 августа 1997 г. программа создания Т-10М / Су-35 закрыта в пользу Су-37 с двигателями с управляемым вектором тяги. Позже программа Су-37 так же была закрыта. Наработки по программе Т-10М использованы при проектировании самолетов Су-30МКК и Су-30МКИ.
Второе поколение Су-35. В 2005 г. принято решение о возобновлении разработки Су-35. В серии самолет будет носить название Су-35С. Производство установочной серии начато на КнААПО (г.Комсомольск-на-Амуре) в 2006 г. Сборка первого прототипа второго поколения Су-35 - Т-10БМ борт №901 завершена летом 2007 г. и самолет приступил к наземным испытаниям. Первый полет состоялся в ЛИИ им.Громова на аэродроме Раменское 19 февраля 2008 г., пилот - Сергей Богдан. В начале июля 2008 г. на КнААПО уже велась сборка второго и третьего прототипов Су-35. Первый прототип Су-35 борт №901 совершил первый публичный демонстрационный полет в Раменском 07.07.2008 г. В июле 2008 г. объявлено так же о начале серийного производства Су-35 в 2011 г. - якобы до 2020 г. планируется произвести для разных заказчиков 160 самолетов этой марки (заявление С.Короткова, "Сухой"). Второй летный прототип Су-35 поднялся в воздух на аэродроме Дземги в Комсомольске-на-Амуре 2 октября 2008 г. В феврале 2009 г. заявлено, что вскоре к испытаниям присоединится третий предсерийный самолет. По состоянию на 23 марта 2009 г. самолеты Су-35БМ совершили в общей сложности 100 полетов. Третий летный прототип Су-35БМ уже был оборудован РЛС в отличие от первых прототипов и другим БРЭО, но 26 апреля 2009 г. Су-35БМ борт №904 потерпел аварию при скоростной пробежке на аэродроме Дземги в Комсомольске-на-Амуре из-за отказа системы управления двигателем.
Государственные испытания и серийное производство. В ходе авиасалона МАКС-2009 (открытие 18.08.2009 г.) подписан контракт о поставках для ВВС России 48 самолетов Су-35С в период с 2012 по 2015 г.г. Аналогичный контракт предположительно будет подписан на 2015-2020 г.г. В середине ноября 2009 г. на КнААПО начато выполнение контракта на поставку Су-35С для ВВС России.
В июле 2010 г. заявлено о завершении предварительных испытаний Су-35БМ. Программу государственных испытаний самолета планировалось начать в сентябре-октябре 2010 г. В перспективе в госиспытаниях предполается участие 6 самолетов. Первый серийный Су-35С производства КнААПО совершил первый полет 03.05.2011 г. на аэродроме Дземги (г.Комсомольск-на-Амуре) - это первый самолет проекта, полностью укомплектованный БРЭО.
15 августа 2011 г. первые два предсерийных самолета Су-35БМ (борт №№901 и 902) и первый серийный Су-35С начали программу государственных совместных испытаний в 929-м Государственном летно-испытательном центре (ГЛИЦ) ВВС. На Су-35БМ (901 и 902) выполнены предварительные летные испытания, в ходе которых были полностью подтверждены основные установленные летно-технические характеристики комплекса бортового оборудования и характеристики сверхманевренности, проверены характеристики устойчивости и управляемости, характеристики силовой установки, работа навигационной системы. В марте 2012 г. для участия в государственных совместных испытаниях передан Су-35С №4.
По умолчанию данные Су-35 первого поколения (1988 г.).
Конструкция самолета аналогична Су-27 с некоторыми отличиями. Аэродинамическая схема нормальная с передним горизонтальным оперением и двумя килями. Горизонтальное оперение и ПГО цельноповоротные. Прочность и ресурс конструкции выше, чем у базового Су-27. Самолет первого поколения оснащен вертикальными килями, отличными по форме и высоте от классических для Су-27 (кроме части прототипов, построенных на базе серийных Су-27). Контейнер тормозного парашюта клавишного типа. В свзяи с установкой РЛС новых типов изменены обводы носового радиопрозрачного конуса и центральной хвостовой балки. Тормозной аэродинамический щиток площадью 2.6 кв.м расположен сверху на фюзеляже за кабиной пилота. Угол отклонения щитка - 54 град, выпуск осуществляется при приборных скоростях до 1000 км/ч.
В процессе постройки конструкция самолета изменена с целью увеличения объемов топливных баков (для увеличения дальности полета самолета). Интегральные топливные баки размещены в т.ч. в килях самолета.
Масса топлива в килях - 300 кг
Масса топлива дополнительно размещанного в крыле - 500 кг
Шасси трехопорное с управляемой передней стойкой, усилено по сравнению с базовым Су-27. На передней опоре шасси со стойкой полурычажного типа вместо одного колеса размерами 680x260 мм была установлено два нетормозных колеса размерами 620x180 мм.
Воздухозаборники сверхзвуковые с механизацией. Подвижные панели регулируемого клина и жалюзи подпитки расположены на нижней поверхности. Регулируемый трехступенчатый клин воздухозаборника состоит из связанных между собой передней и задней подвижных панелей. Передняя панель представляет собой вторую и третью ступени клина торможения воздухозаборника, задняя подвижная панель образует собой подвижную верхнюю стенку загорлового диффузора воздушного канала. Защитная сетка в убранном положении находится на нижней поверхности канала воздухозаборника. Выпуск сетки осуществляется против потока, ось вращения расположена за горлом в диффузорной части канала. Жалюзи подпитки расположены с внешней стороны нижней поверхности воздухозаборника в зоне размещения защитной сетки. Жалюзи выполнены "плавающими", т.е. открывающимися и закрывающимися под действием перепада давления. Они могут открываться как при убранной сетке, так и при выпущенной. Оптимальное торможение сверхзвукового потока в диффузоре воздухозаборника обеспечивается установкой его регулируемых элементов в расчетное положение автоматической системой регулирования воздухозаборника типа АРВ-40А. На боковой поверхности воздухозаборников установлены антенны станции предупреждения об облучении.
Су-27М / Т-10М - Super FLANKER
Су-35 / Т-10М - FLANKER-E
Су-35БМ / "Т-10БМ" / Су-35 / Су-35С - FLANKER-E+
Многоцелевой истребитель. Разработан ОКБ им.П.О.Сухого как развитие Су-27 FLANKER. Общее руководство созданием самолета осуществлял генеральный конструктор ОКБ М.П.Симонов, руководителем темы Су-27М являлся главный конструктор (и руководитель темы Су-27) А.И.Кнышев, а затем - Николай Федорович Никитин, в дальнейшем - главный конструктор. В 1996 г., после перехода Н.Ф.Никитина на работу в АВПК "Сухой", главным конструктором и руководителем темы Су-27М и его модификаций назначен Владимир Сергеевич Конохов.
Разработка многоцелевой модификации Т-10М / Су-27М начата в начале 1980-х годов. Помимо оптимизации для ведения высокоманевренного воздушного боя самолет так же получил возможность поражения наземных целей управляемым ракетным оружием. Формально самолет относится к поколению 4++ реактивной истребительной авиации, но по мнению некоторых экспертов может считаться самолетом 5-го поколения. Самолет Су-35 второго поколения в начале 2000-х годов некоторое время носил наименование Су-35БМ ("Большая Модернизация"), которое позже перестало использоваться. Наименование "Т-10БМ", вероятней всего не является официальным.
Предистория проекта. В 1982 г. прекращена разработка РЛС со щелевой антенной решеткой и электронным сканированием луча в вертикальной плоскости "Меч", которая создавалась в противовес РЛС AN/APG-63 самолета F-15. На серийные Су-27 устанавливалась РЛС Н001 с антенной Кассегрейна, которая не имела явных преимуществ перед РЛС AN/APG-63. В то же время с 1983 г. на серийные истребители F-15C устанавливался улучшенный вариант AN/APG-63 с программируемым процессором сигналов и более совершенным процессором радиолокационных данных и были начаты работы по новой РЛС AN/APG-70 с еще более высокими характеристиками для "двухцелевого" истребителя F-15E (с 1987 г. станции APG-70 устанавливались на F-15C). В противовес этим РЛС модифицированный Су-27М предстояло оснастить новой РЛС с увеличенной дальностью действия, лучшей помехозащищенностью и дополнительными режимами работы "воздух-поверхность". Разработка РЛС с использованием опыта, полученного при создании РЛС "Меч", поручена НИИП им.Тихомирова. Предполагалось использование последних достижений цифровой вычислительной техники.
Кроме того, в 1984 г. в США начались испытания новой управляемой ракеты "воздух-воздух" средней дальности AMRAAM (Advanced Medium Range Air-to-Air Missile) с инерциально-корректируемой системой управления и активной радиолокационной ГСН. В 1989 г. ракета под названием AIM-120A поступила на вооружение истребителей F-15C/E, F-16C, F-18C и F-14D. После анализа в ГосНИИАС МАП СССР возможностей американских истребителей с ракетами AIM-120 в сравнении с самолетами Су-27 и МиГ-29 с ракетами Р-27 стала ясна необходимость создания отечественной ракеты с АРГС. Отсутствие такой ракеты приводило к тому, что самолеты Су-27 и МиГ-29 значительно уступали в дальнем ракетном бою американским истребителям F-15 и F-16, вооруженным ракетами AIM-120A. На основании этого принято решение о создании ракеты "воздух-воздух" средней дальности нового поколения с АРГС и ИСУ - ракеты Р-77 РВВ-АЕ. Новая ракета должна была войти в состав вооружения модифицированных истребителей 4-го поколения Су-27М и МиГ-29М, а затем и других самолетов, в т.ч. и перспективных истребителей 5-го поколения.
Проектирование. Таким образом к 1984 г. определились требования к модифицированному истребителю Су-27М - обеспечение превосходства над последними вариантами американских самолетов F-15 и F-16 и придания ему качеств многофункциональности. В основе решения этих задач было оснащение самолета новой радиолокационной системой управления РЛСУ-27, перспективными ракетами "воздух-воздух" средней дальности с АРГС и вооружением для эффективного поражения наземных целей. так же планировалось оснастить истребитель бортовым радиоэлектронным комплексом обороны (на Су-27 имелись лишь элементы такого комплекса) и модернизированным навигационным оборудованием. Модернизации так же предполагалось подвергнуть средства отображения информации - большую часть прицельной и пилотажно-навигационной информации планировалось выводить на широкоформатные многофункциональные индикаторы на электронно-лучевых трубках и усовершенствованный коллиматорный индикатор на лобовом стекле.
29 декабря 1983 г. принято решение ВПК СМ СССР о создании самолета Су-27М. В соответствии с этим решением ОКБ им. П.О.Сухого приступило к разработке эскизного проекта истребителя. Работы велись в бригаде истребителей отдела проектов ОКБ, возглавляемой М.А.Погосяном. Общее руководство программой осуществлял Генеральный конструктор М.П.Симонов. На самолете решено было реализовать ряд конструктивных усовершенствований, проходивших в середине 1980-х годов отработку на летающих лабораториях на базе Су-27 и Су-27УБ. В первую очередь, это касалось применения переднего горизонтального оперения (ПГО), испытанного на Т-10-24, модифицированной системы дистанционного управления и системы дозаправки топливом в полете, опробованной на Т-10У-2. Так же на Су-27М предполагалось применить модификацию двигателей АЛ-31Ф с увеличенной до 13000 кг тягой, а для дальнейшего увеличения дальности полета обеспечить использование ПТБ емкостью по 2000 л.
В 1985 г. подготовлен эскизный проект Су-27М. В состав БРЭО вошла радиолокационная система управления РЛСУ-27, оптико-электронный прицельно-навигационный комплекс, комплекс радиоэлектронного противодействия, комплекс средств связи, аппаратура приборного наведения, система дистанционного управления, ответчик госопознавания, системы контроля, регистрации, сигнализации и т.п. Во всех комплексах предусматривалось широкое применение цифровых вычислителей.
Испытания. Сборка первого прототипа Т-10М-1 начата на опытном производстве ОКБ им. П.О.Сухого (завод №51, ММЗ "Кулон") в 1987 г. Прототип строился на базе серийного Су-27 производства КнААПО серийный №16-40 выпуска 1986 г. Первый полет Т-10М-1 бортовой №701 совершил в ЛИИ им.Громова в Раменском 28 июня 1988 г. Самолет поднял в воздух ведущий летчик-испытатель ОКБ Олег Григорьевич Цой.
18 января 1989 г., к испытаниям присоединилась вторая опытная машина (Т-10М-2, борт №702). Второй самолет также был переоборудован из серийного Су-27. На заводе в Комсомольске-на-Амуре началась подготовка к выпуску установочной партии модифицированных истребителей. первый Т-10М производства КнААПО поднялся в воздух 1 апреля 1992 г. (Т-10М-3). Позже на опытном производстве переоборудован и Т-10М-6 на котором была установлена новая ЭДСУ. Т-10М сборки опытного производства имели одноколесную переднюю стойку шасси - аналогично Су-27.
Всего в 1989-1994 г.г. выпущено 12 прототипов. 29 мая 1992 г. утвержден технических облик Су-35 / Су-27М в экспортном исполнении для демонстраций на международных выставках и авиасалонах. В 1995 г. начато серийное производство Су-35 на ОАО КнААПО (г.Комсомольск-на-Амуре), выпущено 3 самолета. В связи с отсутствием спроса как в России так и за рубежом 1 августа 1997 г. программа создания Т-10М / Су-35 закрыта в пользу Су-37 с двигателями с управляемым вектором тяги. Позже программа Су-37 так же была закрыта. Наработки по программе Т-10М использованы при проектировании самолетов Су-30МКК и Су-30МКИ.
Второе поколение Су-35. В 2005 г. принято решение о возобновлении разработки Су-35. В серии самолет будет носить название Су-35С. Производство установочной серии начато на КнААПО (г.Комсомольск-на-Амуре) в 2006 г. Сборка первого прототипа второго поколения Су-35 - Т-10БМ борт №901 завершена летом 2007 г. и самолет приступил к наземным испытаниям. Первый полет состоялся в ЛИИ им.Громова на аэродроме Раменское 19 февраля 2008 г., пилот - Сергей Богдан. В начале июля 2008 г. на КнААПО уже велась сборка второго и третьего прототипов Су-35. Первый прототип Су-35 борт №901 совершил первый публичный демонстрационный полет в Раменском 07.07.2008 г. В июле 2008 г. объявлено так же о начале серийного производства Су-35 в 2011 г. - якобы до 2020 г. планируется произвести для разных заказчиков 160 самолетов этой марки (заявление С.Короткова, "Сухой"). Второй летный прототип Су-35 поднялся в воздух на аэродроме Дземги в Комсомольске-на-Амуре 2 октября 2008 г. В феврале 2009 г. заявлено, что вскоре к испытаниям присоединится третий предсерийный самолет. По состоянию на 23 марта 2009 г. самолеты Су-35БМ совершили в общей сложности 100 полетов. Третий летный прототип Су-35БМ уже был оборудован РЛС в отличие от первых прототипов и другим БРЭО, но 26 апреля 2009 г. Су-35БМ борт №904 потерпел аварию при скоростной пробежке на аэродроме Дземги в Комсомольске-на-Амуре из-за отказа системы управления двигателем.
Государственные испытания и серийное производство. В ходе авиасалона МАКС-2009 (открытие 18.08.2009 г.) подписан контракт о поставках для ВВС России 48 самолетов Су-35С в период с 2012 по 2015 г.г. Аналогичный контракт предположительно будет подписан на 2015-2020 г.г. В середине ноября 2009 г. на КнААПО начато выполнение контракта на поставку Су-35С для ВВС России.
В июле 2010 г. заявлено о завершении предварительных испытаний Су-35БМ. Программу государственных испытаний самолета планировалось начать в сентябре-октябре 2010 г. В перспективе в госиспытаниях предполается участие 6 самолетов. Первый серийный Су-35С производства КнААПО совершил первый полет 03.05.2011 г. на аэродроме Дземги (г.Комсомольск-на-Амуре) - это первый самолет проекта, полностью укомплектованный БРЭО.
15 августа 2011 г. первые два предсерийных самолета Су-35БМ (борт №№901 и 902) и первый серийный Су-35С начали программу государственных совместных испытаний в 929-м Государственном летно-испытательном центре (ГЛИЦ) ВВС. На Су-35БМ (901 и 902) выполнены предварительные летные испытания, в ходе которых были полностью подтверждены основные установленные летно-технические характеристики комплекса бортового оборудования и характеристики сверхманевренности, проверены характеристики устойчивости и управляемости, характеристики силовой установки, работа навигационной системы. В марте 2012 г. для участия в государственных совместных испытаниях передан Су-35С №4.
По умолчанию данные Су-35 первого поколения (1988 г.).
Конструкция самолета аналогична Су-27 с некоторыми отличиями. Аэродинамическая схема нормальная с передним горизонтальным оперением и двумя килями. Горизонтальное оперение и ПГО цельноповоротные. Прочность и ресурс конструкции выше, чем у базового Су-27. Самолет первого поколения оснащен вертикальными килями, отличными по форме и высоте от классических для Су-27 (кроме части прототипов, построенных на базе серийных Су-27). Контейнер тормозного парашюта клавишного типа. В свзяи с установкой РЛС новых типов изменены обводы носового радиопрозрачного конуса и центральной хвостовой балки. Тормозной аэродинамический щиток площадью 2.6 кв.м расположен сверху на фюзеляже за кабиной пилота. Угол отклонения щитка - 54 град, выпуск осуществляется при приборных скоростях до 1000 км/ч.
В процессе постройки конструкция самолета изменена с целью увеличения объемов топливных баков (для увеличения дальности полета самолета). Интегральные топливные баки размещены в т.ч. в килях самолета.
Масса топлива в килях - 300 кг
Масса топлива дополнительно размещанного в крыле - 500 кг
Шасси трехопорное с управляемой передней стойкой, усилено по сравнению с базовым Су-27. На передней опоре шасси со стойкой полурычажного типа вместо одного колеса размерами 680x260 мм была установлено два нетормозных колеса размерами 620x180 мм.
Воздухозаборники сверхзвуковые с механизацией. Подвижные панели регулируемого клина и жалюзи подпитки расположены на нижней поверхности. Регулируемый трехступенчатый клин воздухозаборника состоит из связанных между собой передней и задней подвижных панелей. Передняя панель представляет собой вторую и третью ступени клина торможения воздухозаборника, задняя подвижная панель образует собой подвижную верхнюю стенку загорлового диффузора воздушного канала. Защитная сетка в убранном положении находится на нижней поверхности канала воздухозаборника. Выпуск сетки осуществляется против потока, ось вращения расположена за горлом в диффузорной части канала. Жалюзи подпитки расположены с внешней стороны нижней поверхности воздухозаборника в зоне размещения защитной сетки. Жалюзи выполнены "плавающими", т.е. открывающимися и закрывающимися под действием перепада давления. Они могут открываться как при убранной сетке, так и при выпущенной. Оптимальное торможение сверхзвукового потока в диффузоре воздухозаборника обеспечивается установкой его регулируемых элементов в расчетное положение автоматической системой регулирования воздухозаборника типа АРВ-40А. На боковой поверхности воздухозаборников установлены антенны станции предупреждения об облучении.

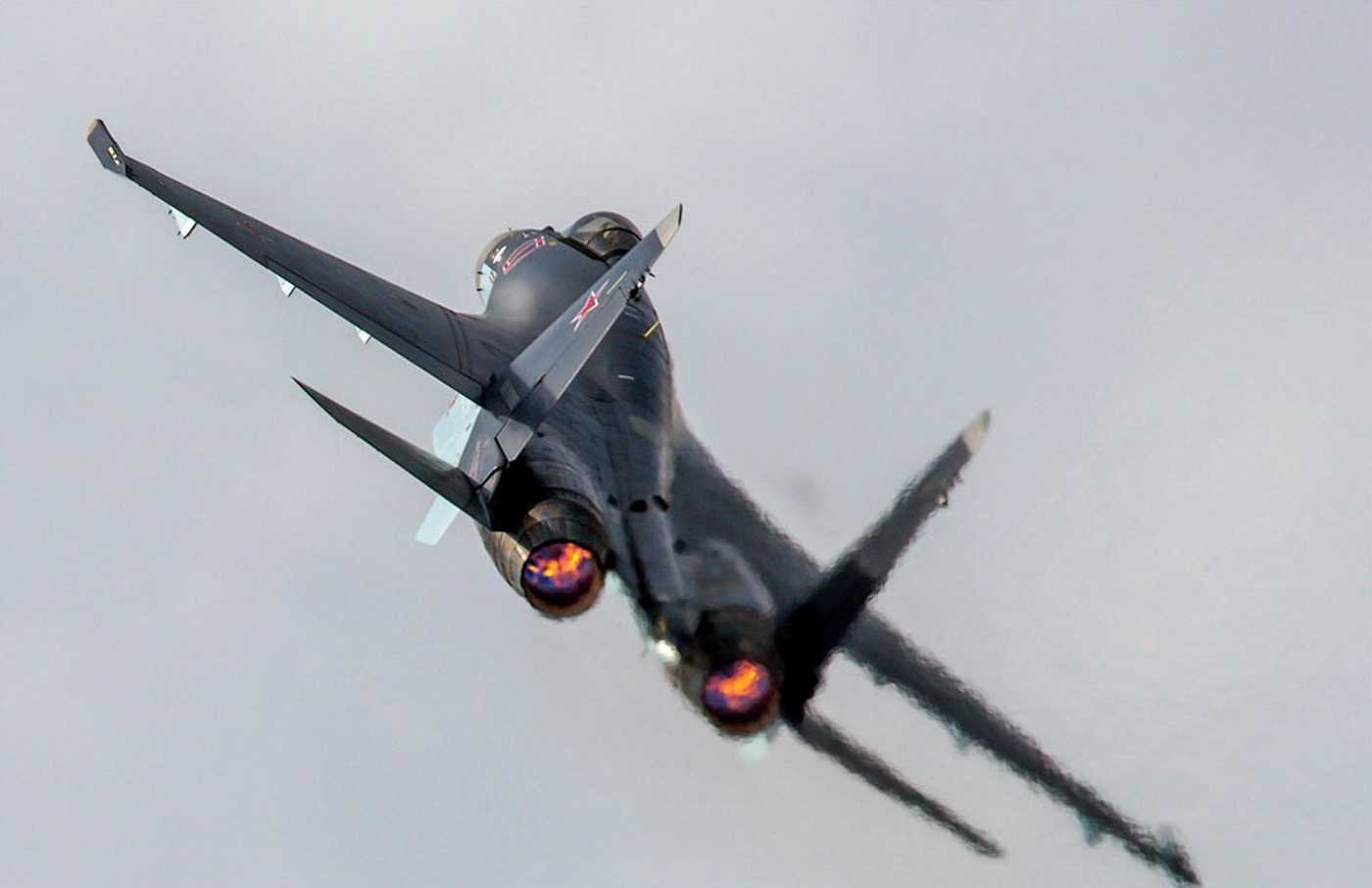

Су-35С борт №07 красный на авиашоу в Ле-Бурже, 17-23 июня 2013 г.

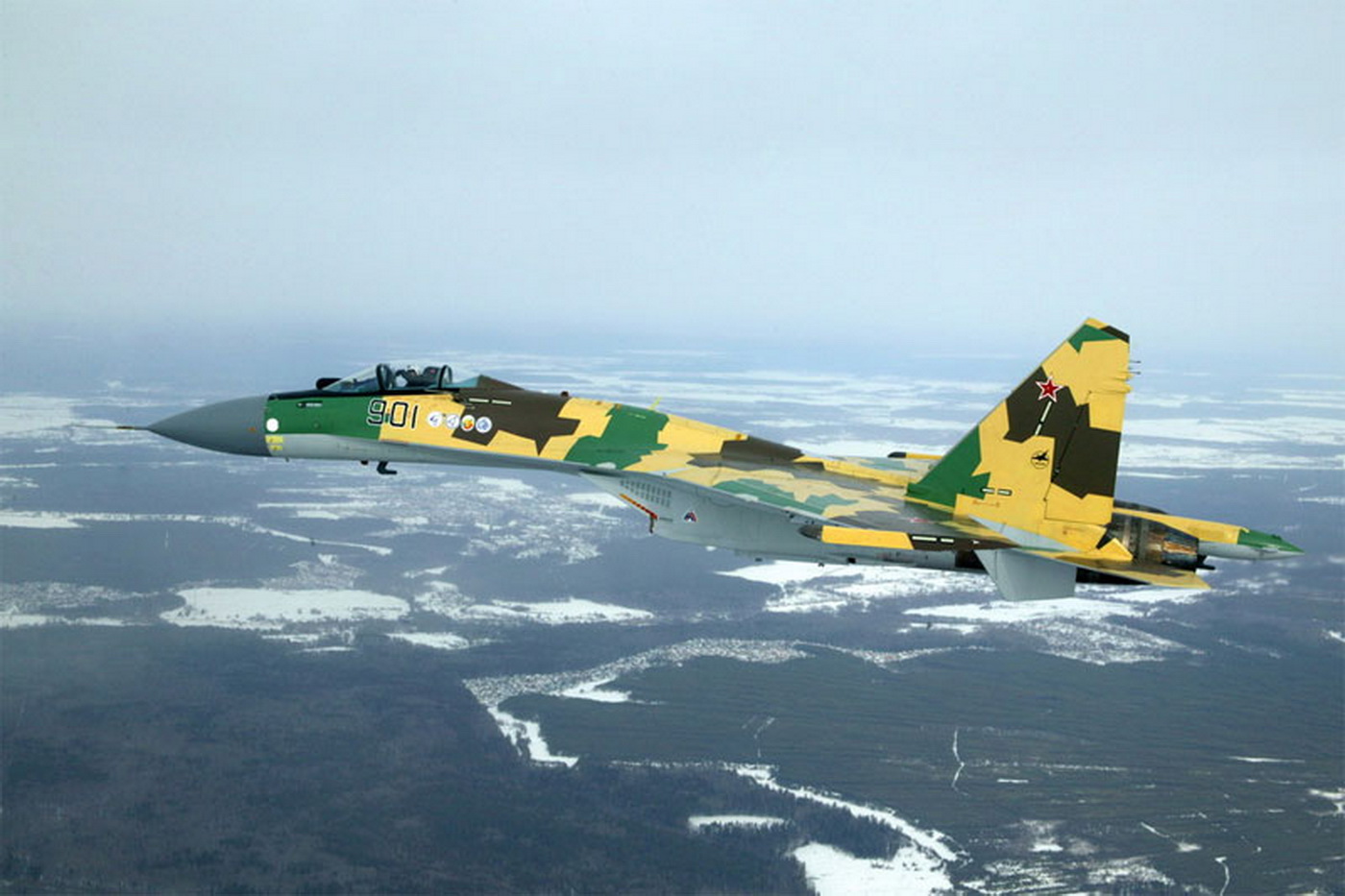

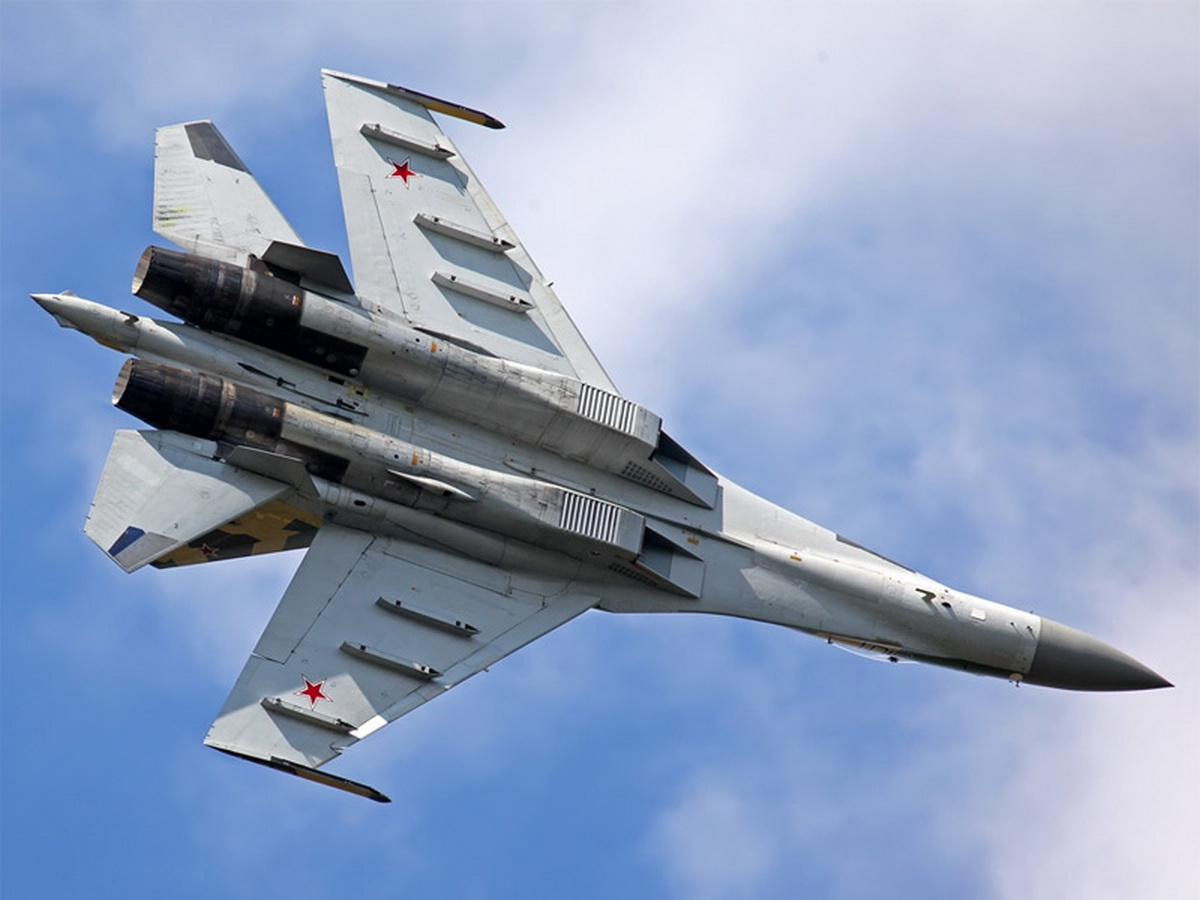

Су-35БМ борт №901 (16 или 19.02.2008 г.)

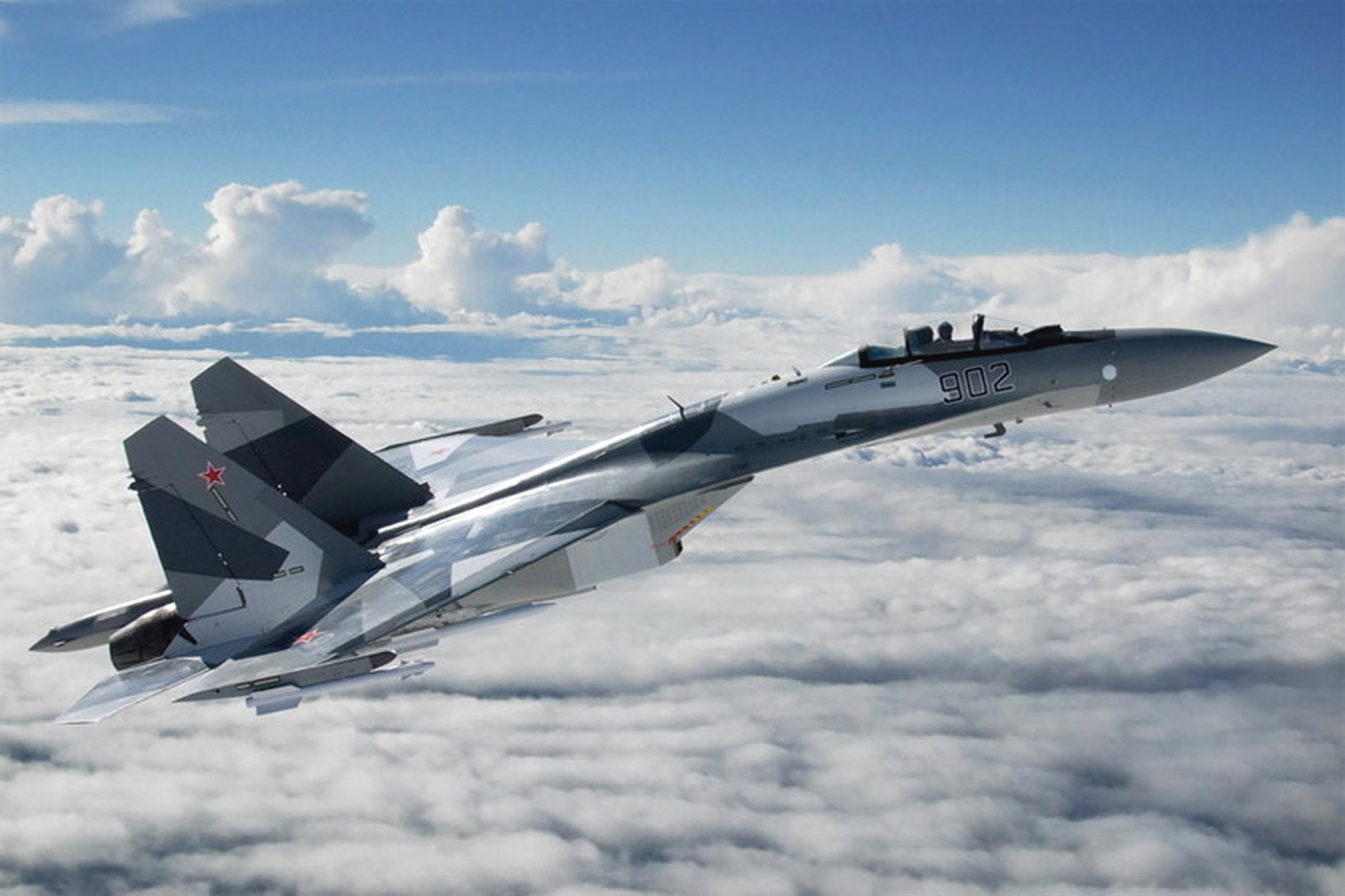

Су-35БМ борт №902 (16 или 19.02.2008 г.)

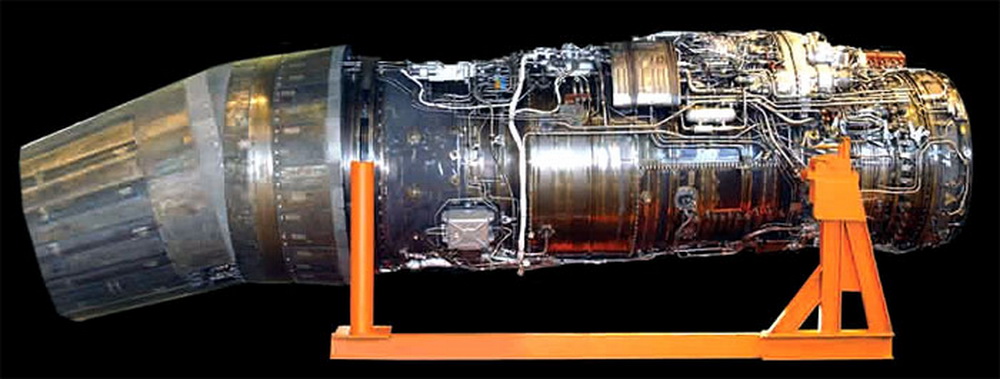

Двигатель АЛ-41Ф1С / изделие 117С

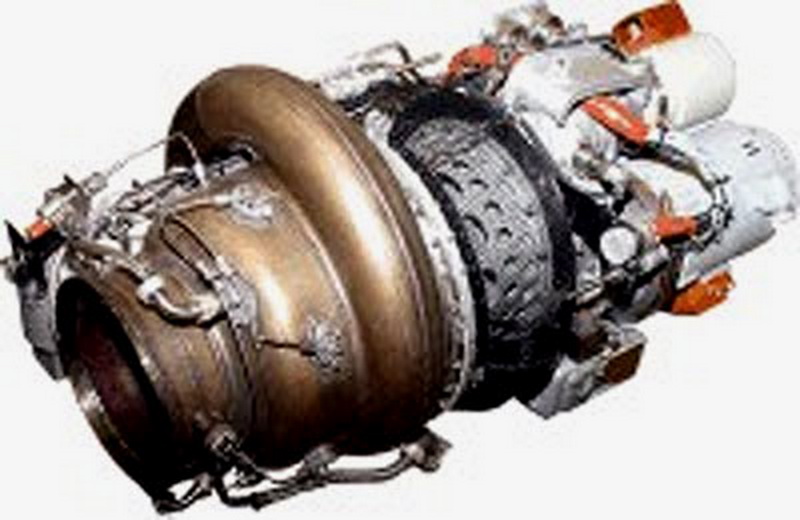

Вспомогательная силовая установка ТА14-130-35

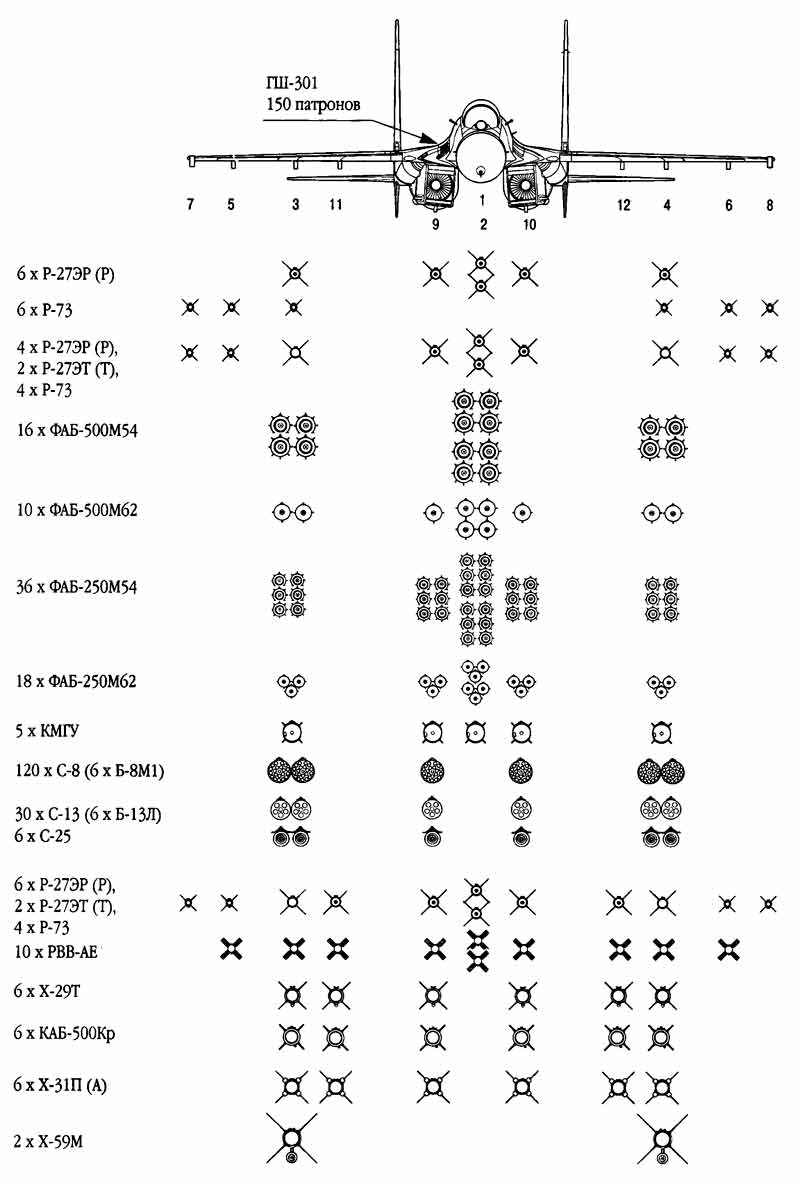

Варианты подвески вооружения под Су-35 / Т-10М

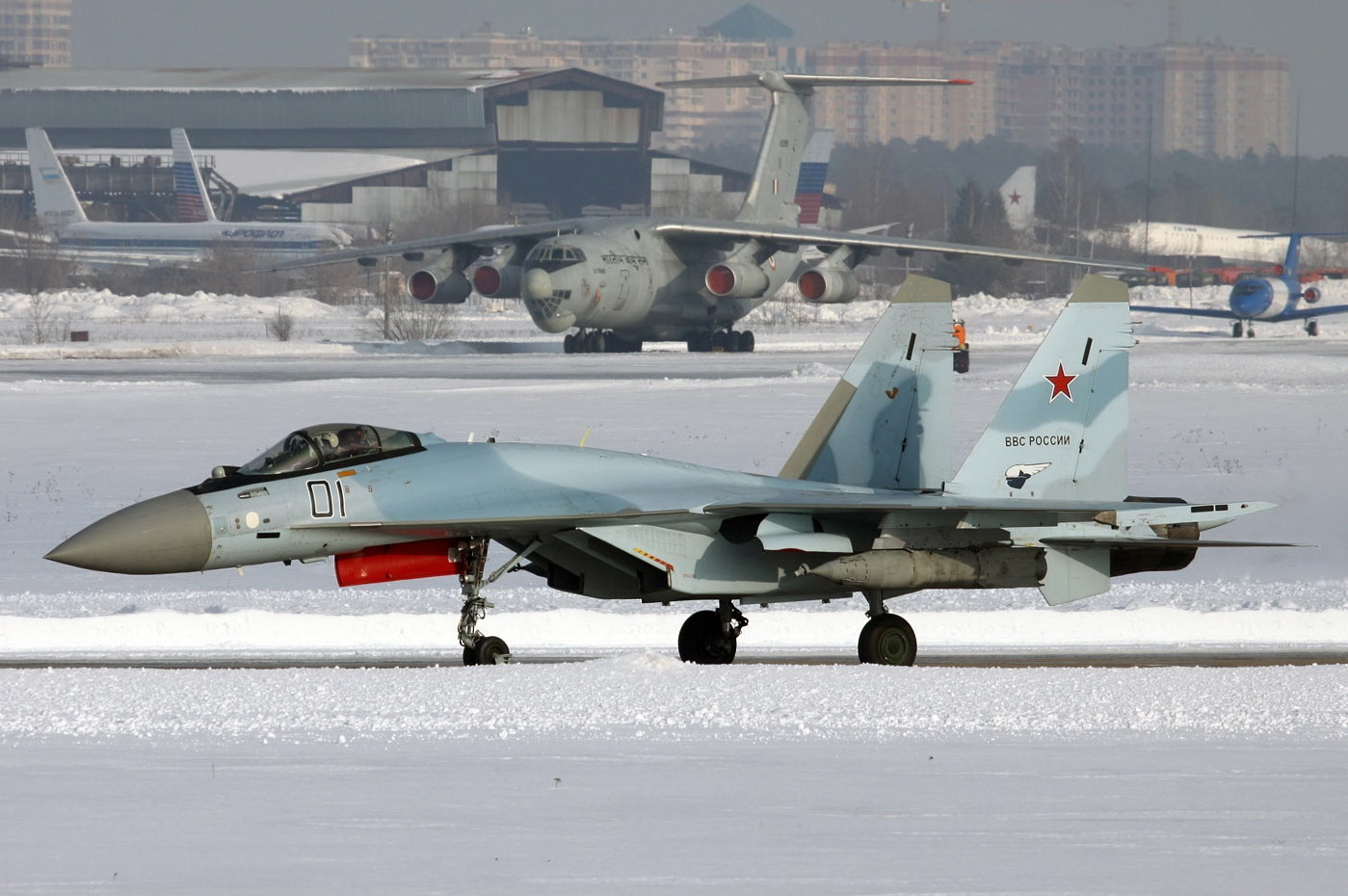

Су-35С борт №01 черный с корректируемыми авиабомбами КАБ-1500Л в Раменском, февраль 2013 г.

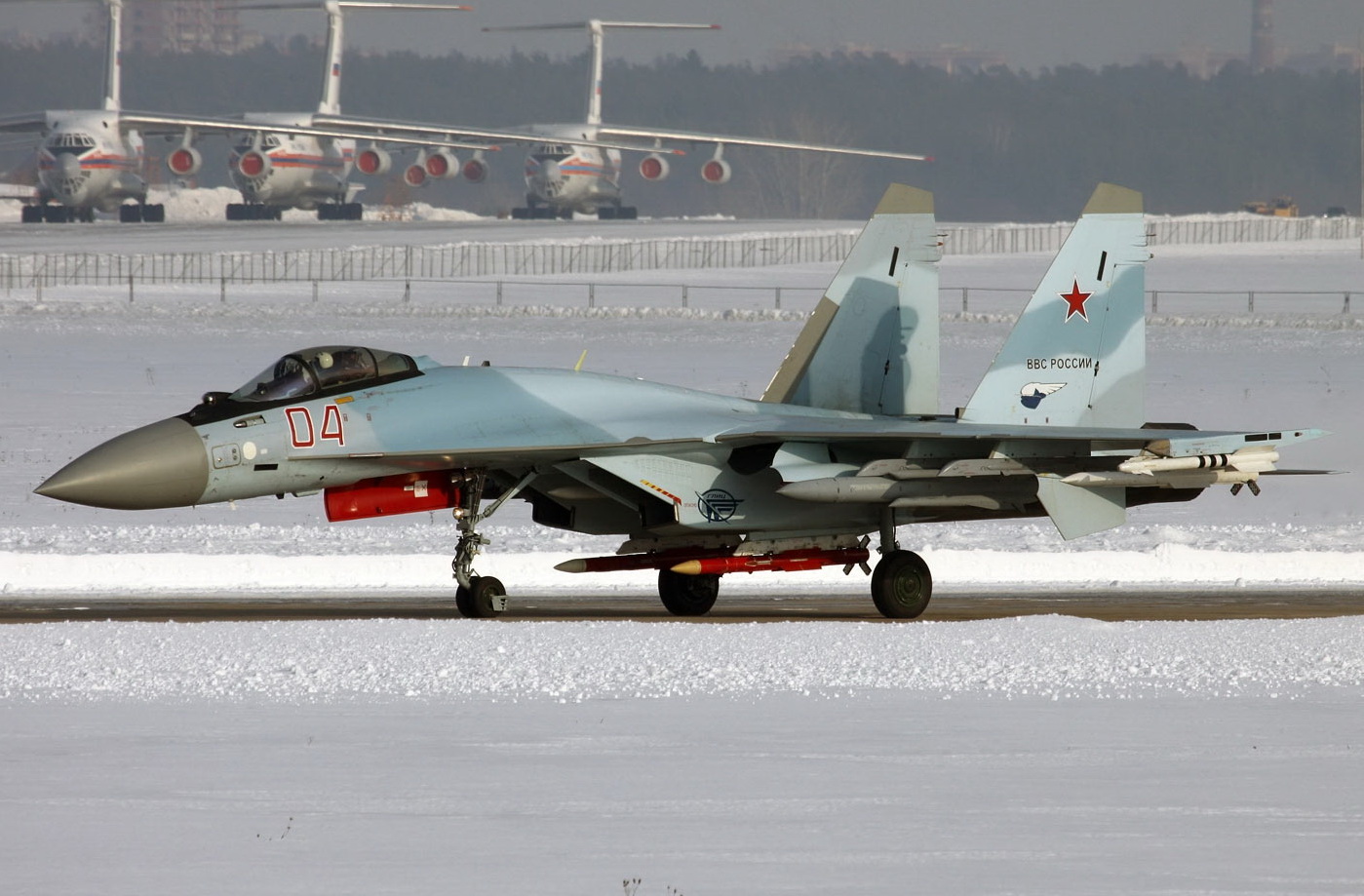

Су-35С борт №04 красный с ракетами Х-31 в Раменском, февраль 2013 г.

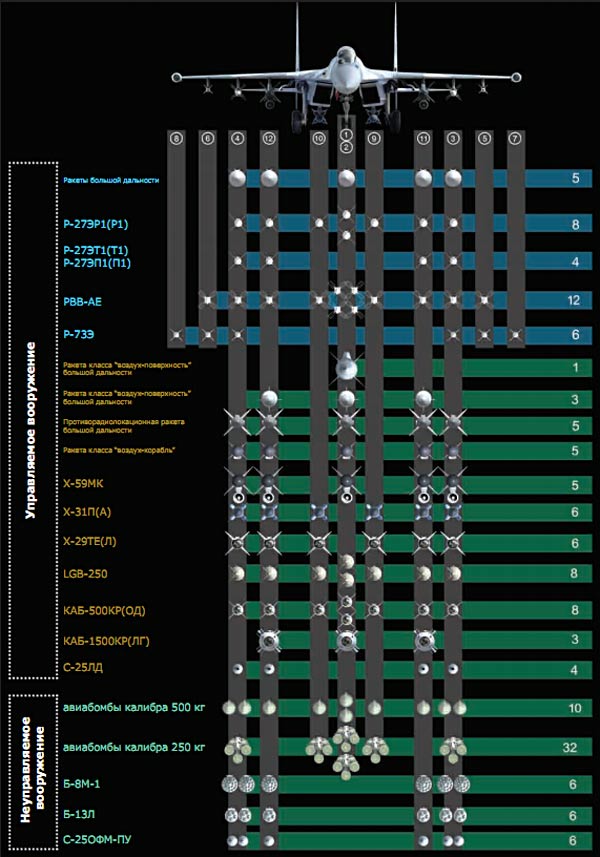

Варианты подвески вооружения под Су-35С / Т-10БМ

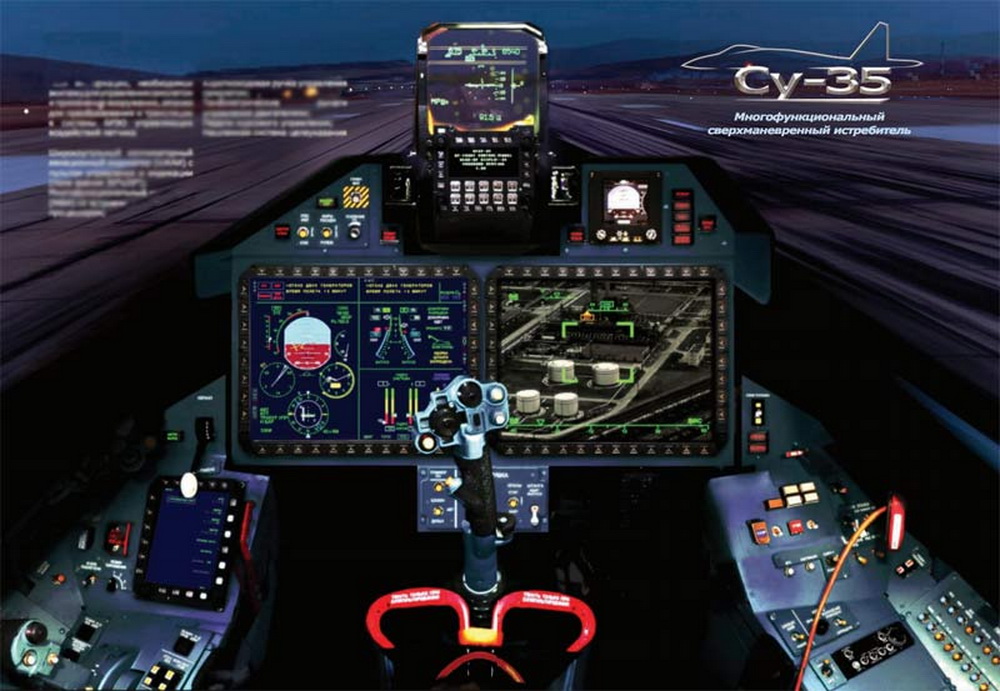

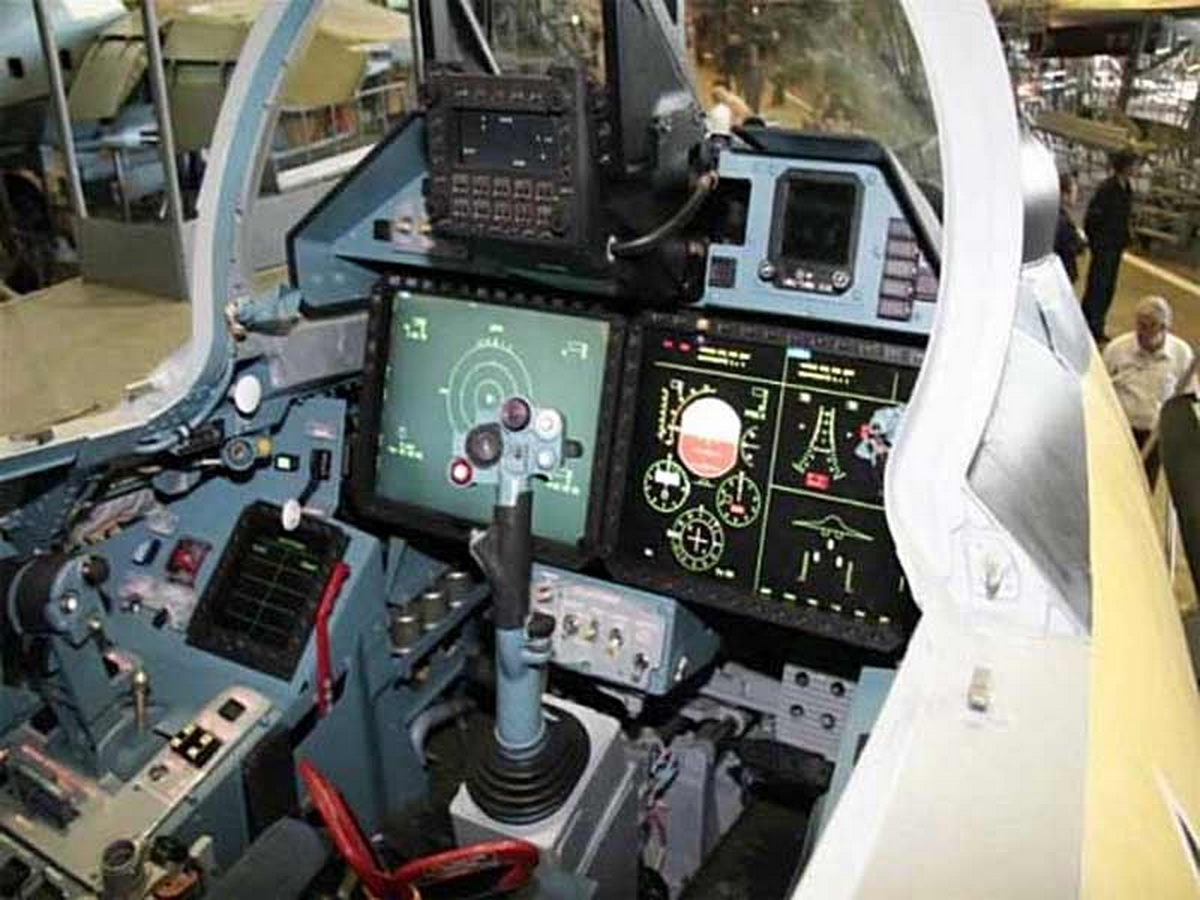

Кабина Су-35 второго поколения
Кабина Су-35 второго поколения

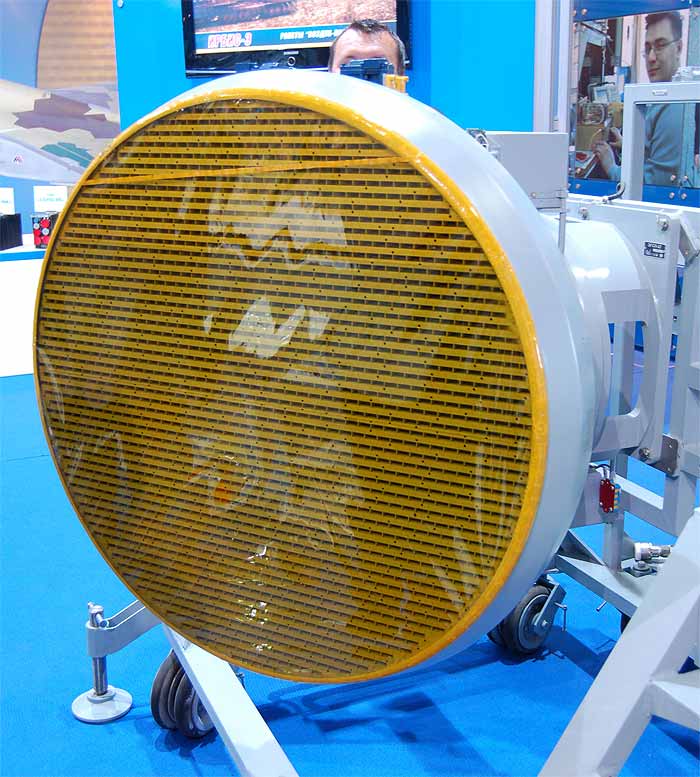

Антенна РЛС с ФАР Н035 "Ирбис" на выставке МАКС-2009, 21.08.2009 г.

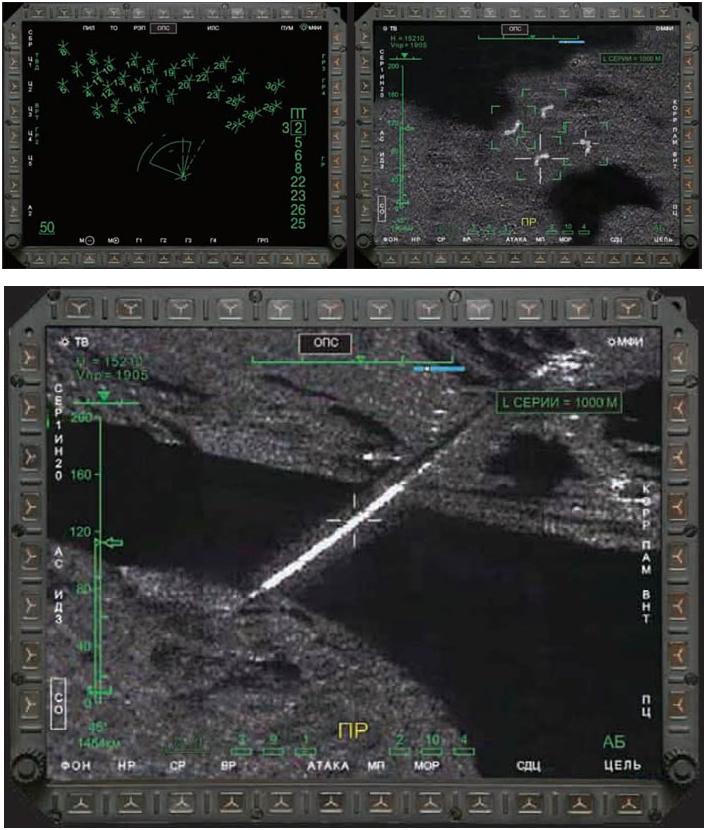

Отображение радиолокационной обстановки на многофункциональном дисплее в кабине Су-35С. Вверху слева - режим "воздух-воздух", справа - режим работы по наземным целям. Внизу - режим работы по наземным целям
Су-35УБ / Т-10УБМ борт №801 синий, авиасалон МАКС-2001, август 2001 г.,

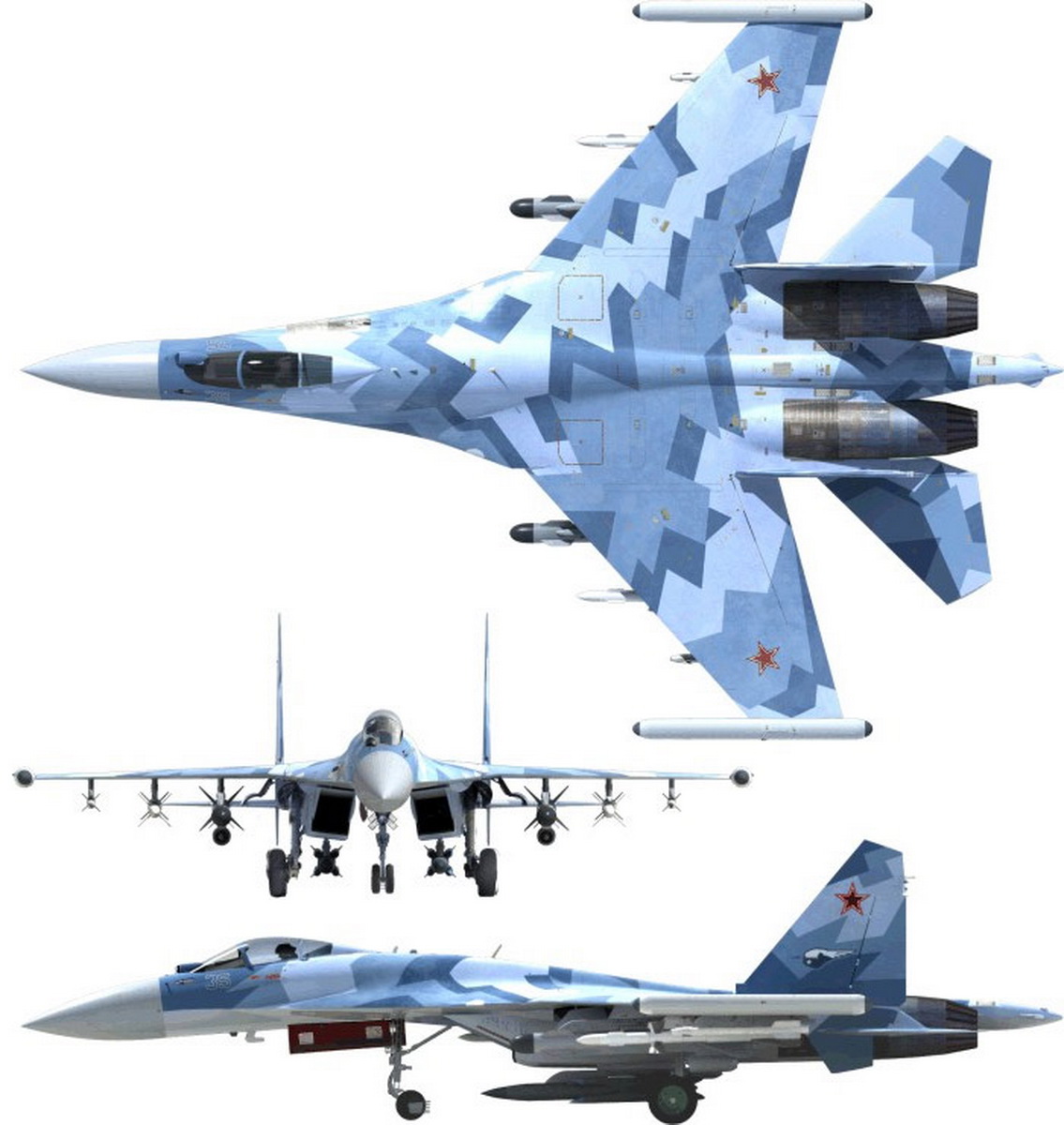

Проекции Су-35БМ

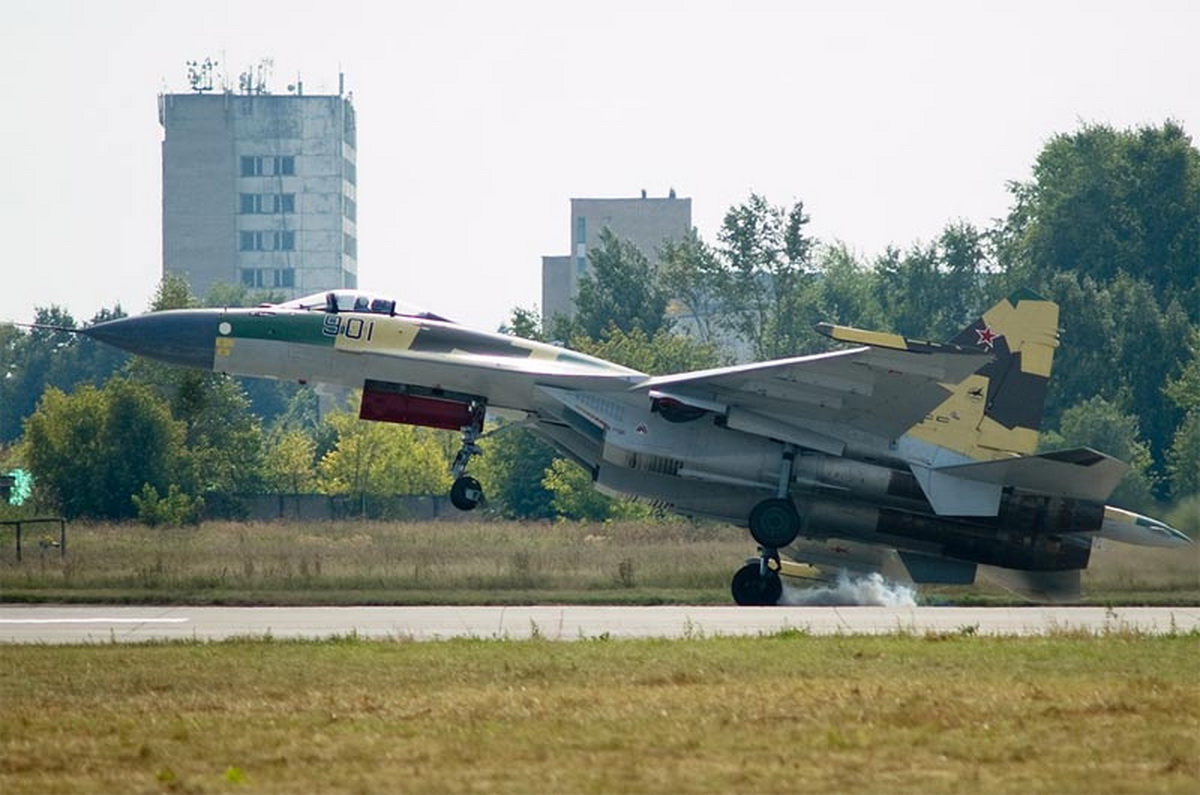

Происшествие при посадке Су-35 Сергея Богдана 24 августа 2009 г. на авиасалоне МАКС-2009.
Су-35 борт №901 в программе авиасалона МАКС-2011, Раменское, 19 августа 2011 г

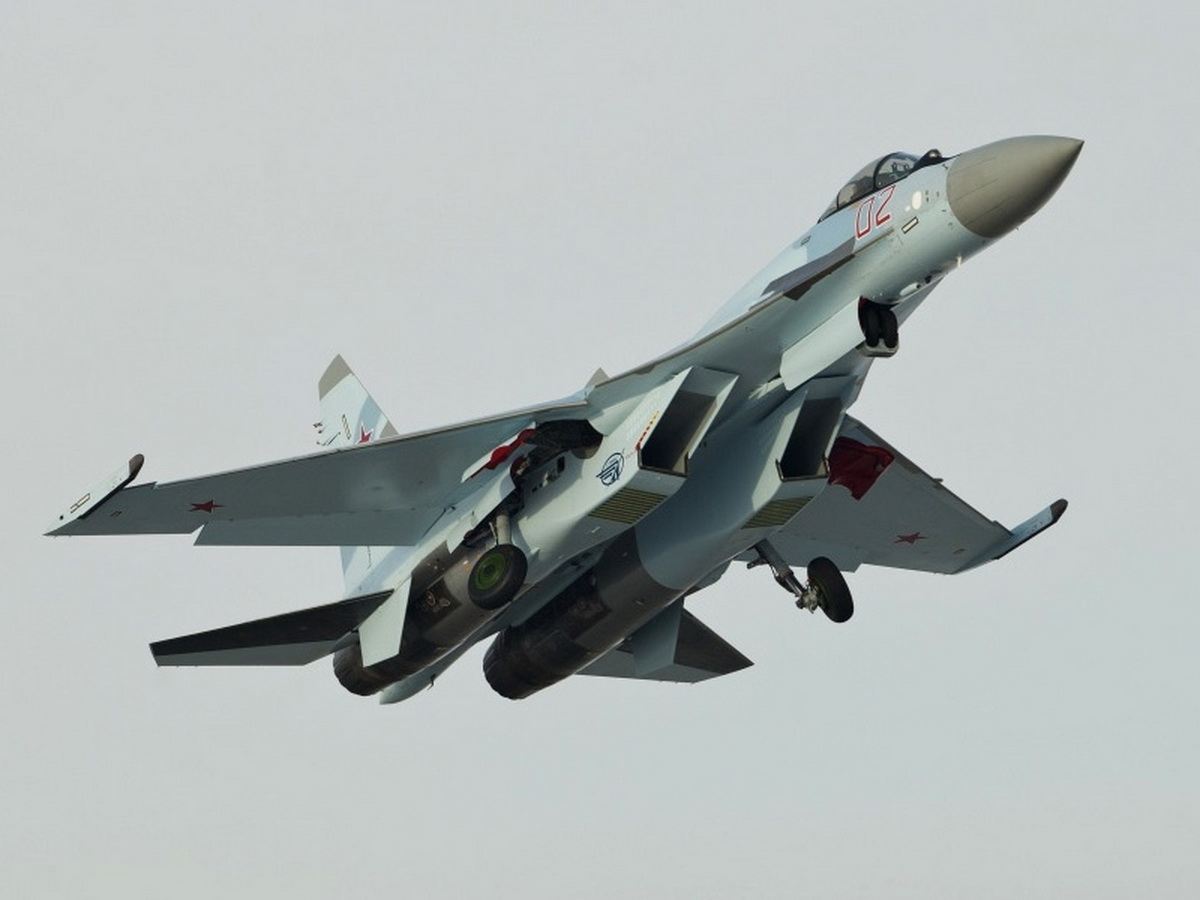

Второй серийный Су-35 второго поколения - Су-35С борт №02 красный. Аэродром КнААПО Дземги, г.Комсомольск-на-Амуре, январь 2012 г.

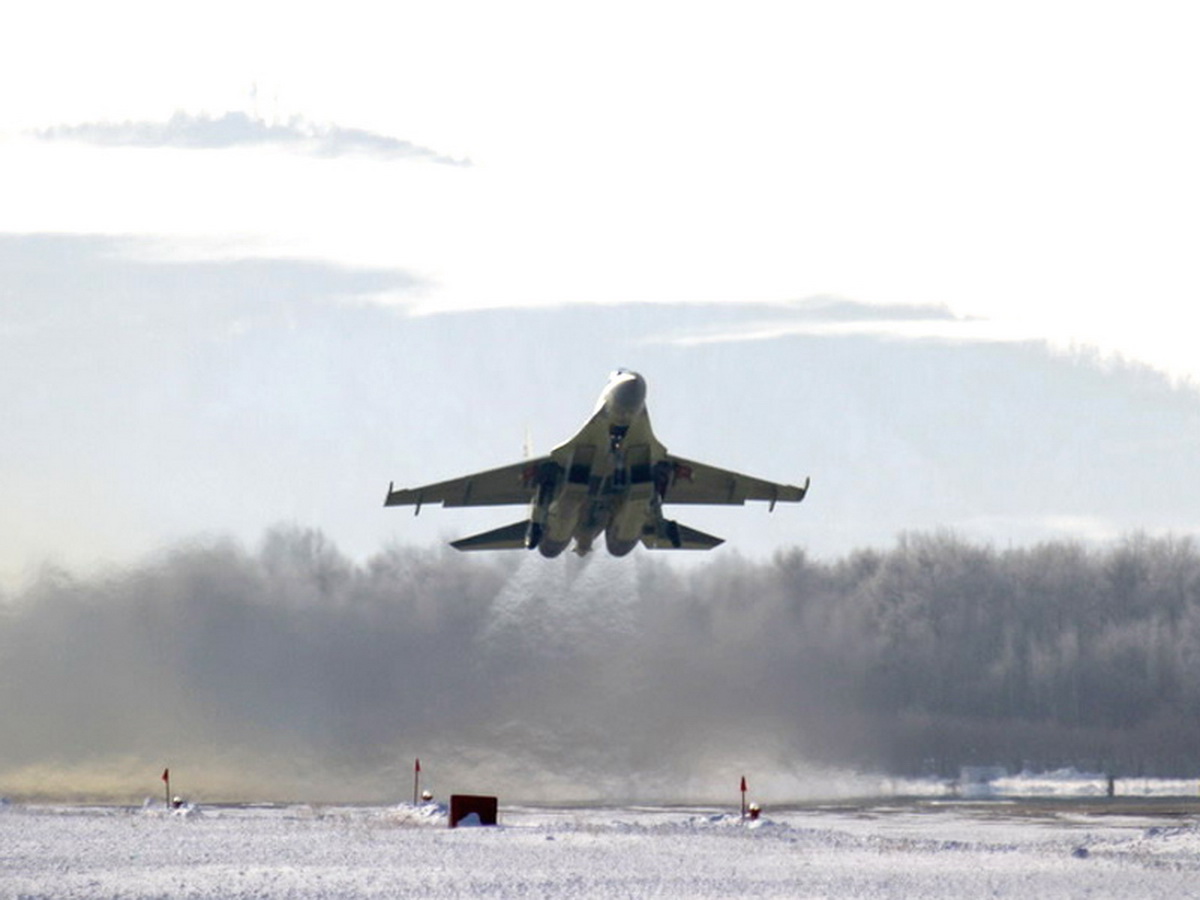

Первый полет третьего серийного Су-35С. Аэродром КнААПО Дземги, 17.01.2012 г.

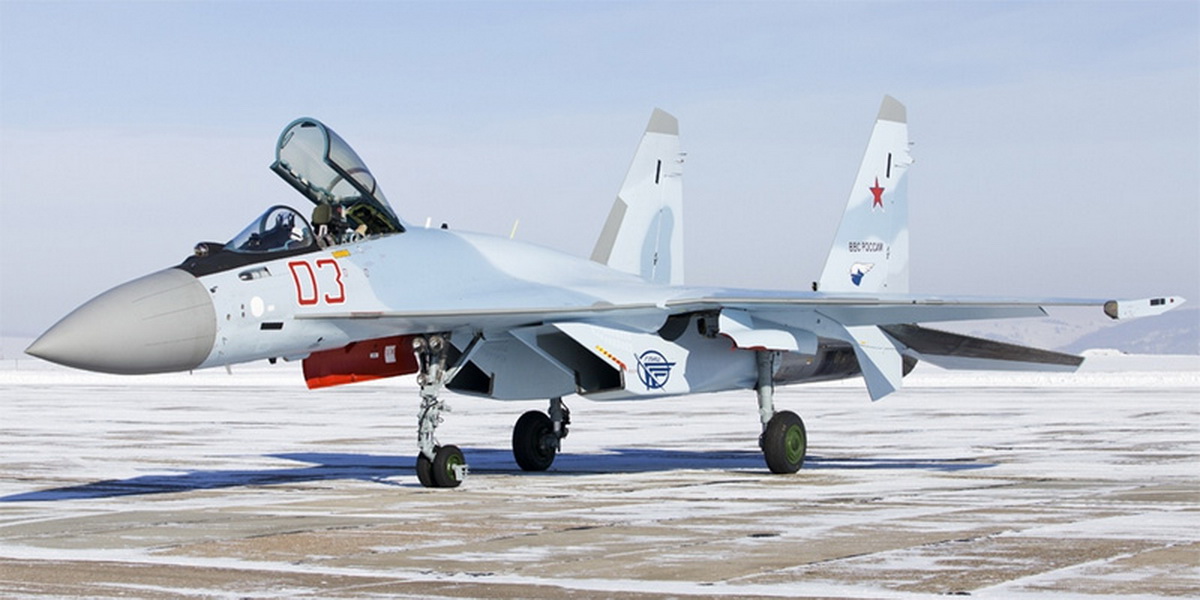

Третий серийный Су-35 второго поколения - Су-35С борт №03 красный. Аэродром Белая, г.Уссолье-Сибирское, февраль 2012 г.
