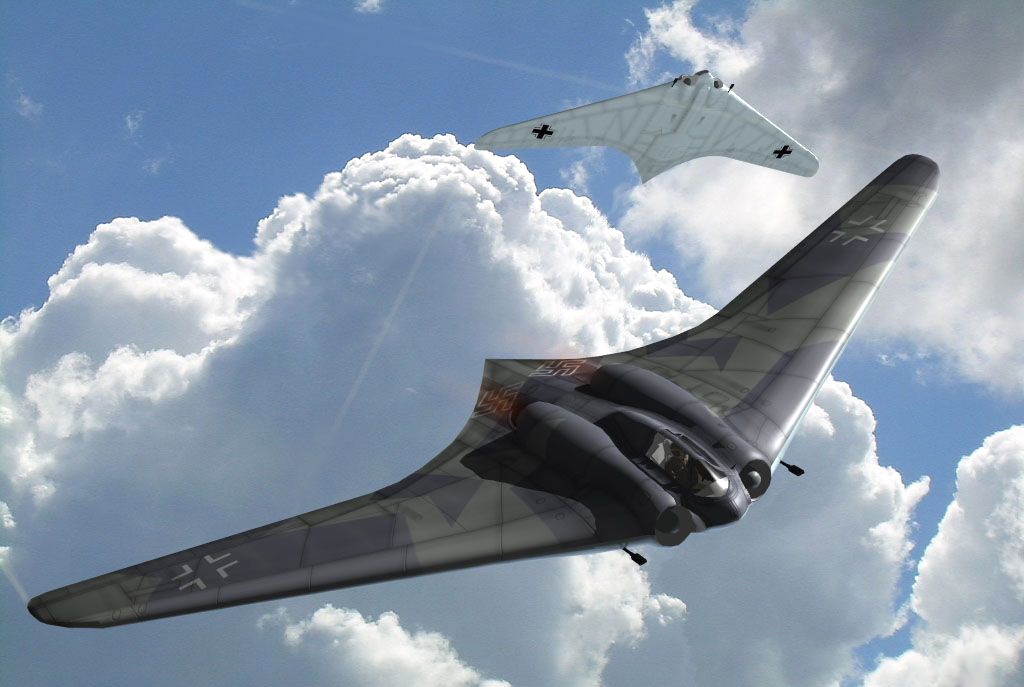

		Одним из самых нестандартных боевых самолетов, построенных в течении 2-й мировой войны, стал Go.229 — первый турбореактивный самолет — «летающее крыло». Он представлял собой итог более чем десятилетней конструкторской деятельности братьев Реймара и Вальтера Хортенов, главной целью которых было создание самолета с минимальным сопротивлением. В результате Go.229 не имел фюзеляжа как такового. Толщина центроплана была достаточной для размещения в нем пилота и двигателя. Вертикальное оперение отсутствовало. Управление по курсу осуществлялось спойлерами, установленными на крыле.

2▲

		Участие «Готаер вагонфабрик» свелось к подготовке серийного производства с некоторыми соответствующими изменениями в конструкции. Основную же работу провели братья Хортены по собственной инициативе за два года до присоединения к их работам концерна в Готе. В 1942г. майор Вальтер Хортен и его брат обер-лейтенант Реймар были отозваны из строевых частей специально для работы в «зондеркоманде 9, созданной под эгидой люфтваффе исключительно для реализации проекта «летающего крыла».

3▲

		Основная идея заключалась в том, что чистое крыло будет иметь значительно меньшее аэродинамическое сопротивление. Первый планер «Хортен-I» полетел еще в 1931г, когда Вальтеру Хортену только исполнилось 16 лет. Деревянный планер с тканевым покрытием управлялся элевонами и рулевыми тормозами на концах крыла. Опыт, полученный в работе над ним, отразился в создании в 1934г. нового «Хортен-II», имевшего большее удлинение крыла и стреловидную заднюю кромку. Внутренние элевоны использовались как рули высоты, а внешние — как элероны. В течении 1935г. «Хортен» был оснащен 80-сильным двигателем воздушного охлаждения «Хирт» НМ-60R, расположенным внутри крыла и работающим на толкающий винт через удлиненный вал. Оба брата поступили в люфтваффе в 1936г, но продолжили свою конструкторскую деятельность. В 1936-37 гг были построены три «Хортена-II», участвовавшие в состязаниях в Роне в 1937г. В 1938г. Хортены ушли из люфтваффе и построили еще ряд самолетов. Первый из них «Хортен-III» послужил образцом для всех последующих машин братьев. Центропланная секция была сварена из стальных труб, однолонжеронное крыло — деревянное. Два «Хортена-III» участвовали в 1938г. в соревнованиях в Роне, достигнув хороших результатов. Правда, оба самолета были оставлены своими пилотами с парашютами из-за сильного обледенения.

4▲

		К этому времени работы братьев получили заметную официальную и неофициальную известность. В 1939 ими интересовался Эрнст Хейнкель, но переговоры зашли в тупик из-за его желания зарегистрировать все последующие патенты на свое имя. Еще одни переговоры прошли с Вилли Мессершмиттом, но опять же безрезультатно. После недолгой работы в Техническом университете Бонна братья вернулись в люфтваффе. Однако, участие в политической жизни Вальтера Хортена вместе с дружбой с Эрнстом Удетом (Реймар Хортен был женат на секретарше Удета) позволили братьям продолжить конструкторскую деятельность. Действенное участие министерства авиации и создание «зондеркоманды-9 на базе ремонтного завода в Геттингене помогло им. Кроме того, братья могли использовать фурнитурную фабрику «Пешке» для вспомогательных работ.К моменту передачи завода братья спроектировали и построили планер Но-IV, в котором пилот располагался лежа. Удлинение крыла было 21.66 вместо 10.66 на Но-III.

5▲

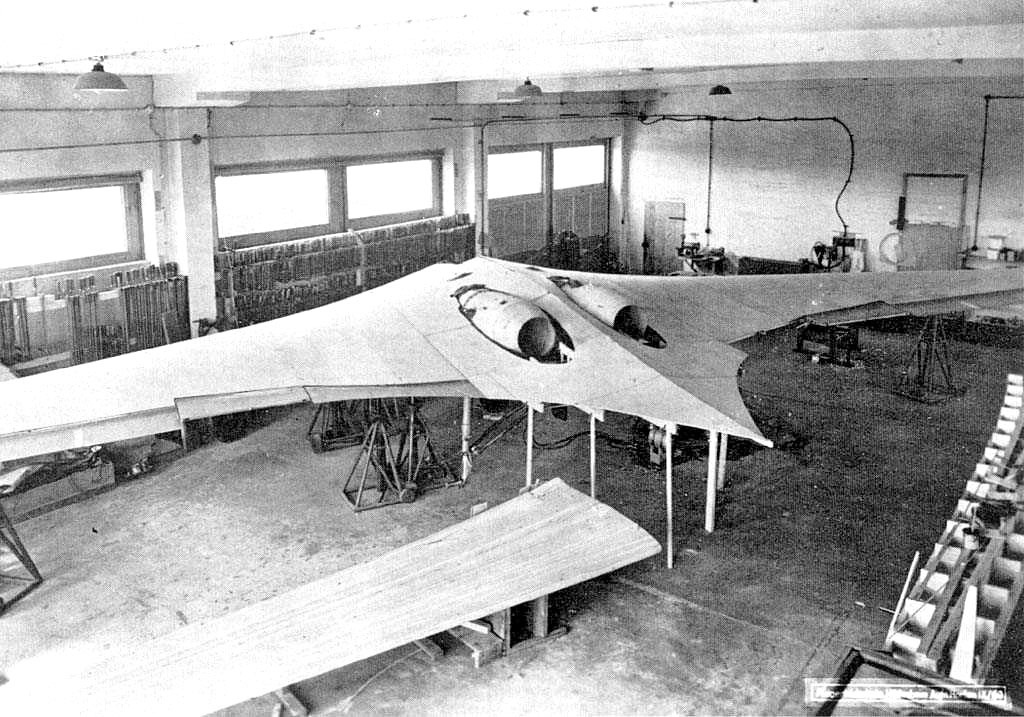

		В конце августа 1943 г. «команда 9», возглавлявшаяся братьями Вальтером и Раймаром Хортенами, получила заказ от RLM на постройку двух опытных образцов ударного самолета Н IX. Сроки были весьма жесткими: первую машину (без двигателей) требовалось подготовить к марту 1944 г., вторую машину с двумя ТРД BMW 003А — к июню того же года. Сборка опытных машин Н IXVI и Н IXV2 осуществлялась на базе ремонтного завода в Геттингене. Самолет был выполнен по схеме классического летающего крыла. Вертикальное оперение отсутствовало, для управления на крыле имелись рулевые поверхности — элевоны и закрылки, а также воздушные тормоза (спойлеры). Центроплан самолета был сварен из стальных труб, консоли крыла выполнены из дерева, обшивка — из фанеры толщиной 17 мм. В серийном производстве предусматривалось заменить фанерную обшивку комбинированной обшивкой толщиной 15 мм. Комбинированная обшивка должна была представлять собой трехслойную композицию: два наружных слоя из фанеры толщиной 1,5 мм и внутренний слой толщиной 12 мм, состоявший из смеси опилок и порошка древесного угля, пропитанный клеем. Древесный уголь должен был сделать самолет «невидимым» на экранах локаторов.

6▲

		Шасси самолета — трехстоечное, убиравшееся в фюзеляж. Предусматривалась подвеска под центропланом двух бомб типа SC 1000 весом по 1000 кг или пары топливных баков по 1250 л. Вооружение самолета разрабатывалось в двух вариантах: четыре пушки МК 108 или две пушки МК 108 и две фотокамеры RB 50/18.

7▲

		Первый Но-VII был изготовлен и облетан в Миндене летом 1943г, но к моменту готовности второго самолета спустя несколько месяцев РЛМ потеряло интерес к «летающему крылу». Оставшиеся 18 Но-VII так и не были закончены. Несмотря на утрату интереса со стороны официальных лиц, Хортены продолжили работу над реактивным истребителем, который они назвали Но-IX — его сборка уже началась в Геттингене. Сначала для проведения аэродинамических исследований был построен безмоторный Но-IX-V1 c неубираемым трехстоечным шасси. РЛМ узнало о существовании опытного самолета только в начале 1944г, когда тот был уже наполовину закончен. Хотя такая «приватная» инициатива строго пресекалась министерством, братья получили поддержку. Необычная компоновка самолета захватила воображение Геринга, который оказал проекту персональную поддержку и потребовал начать летные испытания в моторном варианте в кратчайший срок.

8▲



9▲

		Первый полет машины Н IXV1 состоялся 1 марта 1944 г. в Геттингене. Подлеты за буксировщиком He 45 проводил летчик X. Шайдхауэр. Четыре дня спустя он во втором полете за буксировщиком He 111 поднялся на высоту 4000 м и спланировал на аэродром. К концу апреля стало ясно, что двигатели BMW не будут доведены до нужной кондиции к запланированному первому вылету второй машины. В итоге решили установить на самолет двигатели Jumo 004В, имевшие несколько больший диаметр. Машину пришлось в срочном порядке переделывать. С целью защиты крыла от горячих газов двигателей использовали стальные листы, причем между ними и центропланом был зазор 10 мм.

10▲

		Хотя самолет Н IXV2 еще находился в сборке, RLM в июле 1944 г. выдало контракты на постройку по 20 предсерийных машин фирмам «Клемм» и «Гота». Вскоре контракт фирмы «Клемм» из-за ее загруженности работами по самолету Мессершмитт Me 163В передали на «Готу». Сборка серийных самолетов, получивших обозначение Ho 229, была запланирована на заводе в Фридрихсроде. Но однажды пилот забыл убрать находящийся в потоке вентилятор генератора, и последующая авария при посадке задержала испытания. Однако, уже проведенные были достаточными, чтобы изучить характеристики самолета и начать серийное производство. Конструктора «Готы» практически не изменили конструкции, но переделали кабину, оснастив ее простейшим катапультируемым сиденьем. Обтекатели двигателей были увеличены. Была введена система обдува холодным воздухом обшивки в районе сопел двигателей. Довольно сильно изменили шасси, рассчитанное на больший взлетный вес.

11▲

		Вторая опытная машина Н IXV2, оборудованная двигателями, поднялась в воздух 18 декабря 1944 г., однако во время четвертого испытательного полета 18 февраля 1945 г. машина разбилась, а летчик-испытатель погиб. По другой версии на первых полетах носовая стойка шасси была заблокирована в выпущенном положении. При нормальном взлетном весе и опущенных на 10 закрылках скорость отрыва была 150км/ч при разбеге в 500 м. С выпущенным носовым колесом скорость достигала 300 км/ч. Управляемость оправдала самые оптимистичные предположения. В марте носовое колесо стали убирать в полете. Была достигнута скорость 795км/ч, но во время посадки правый двигатель заглох. Пилот лейтенант Циллер катапультировался, самолет перевернулся, упал на землю и сгорел. Всего опытный самолет налетал два часа.

12▲

		Сборка следующего опытного самолета в Фридрихсроде уже заканчивалась. Go.229-VЗ должен был стать первым прототипом серийного Go.229a. V4 и V5 были прототипами Go.229b — двухместного всепогодного истребителя. V6 был вторым опытным самолетом серии А с пушками МК-103 вместо МК-108. V7 должен был стать учебным двухместным вариантом. 12 марта 1945г. на совещании у Геринга Go.229 был включен в «срочную истребительную программу»

13▲



14▲

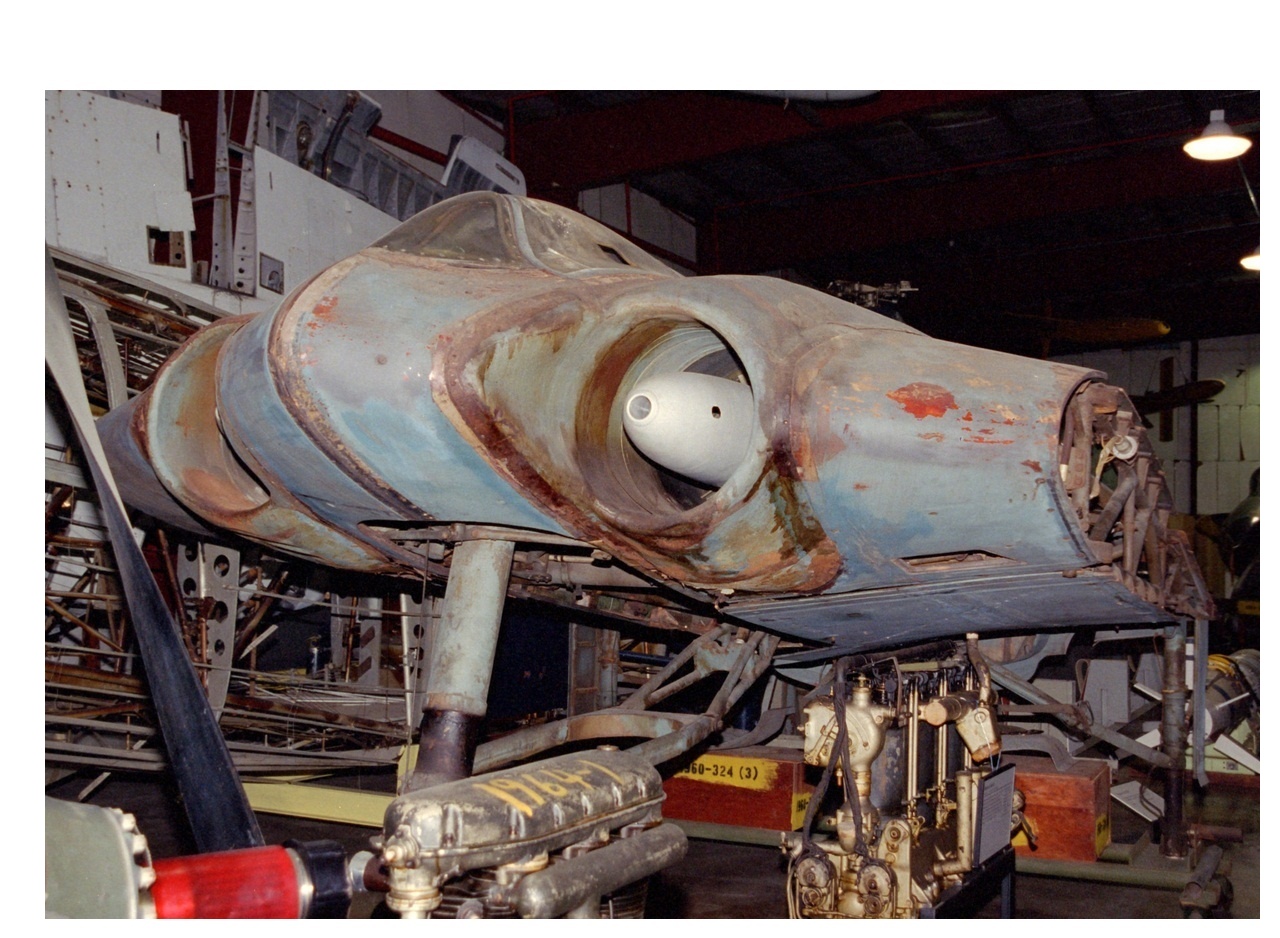

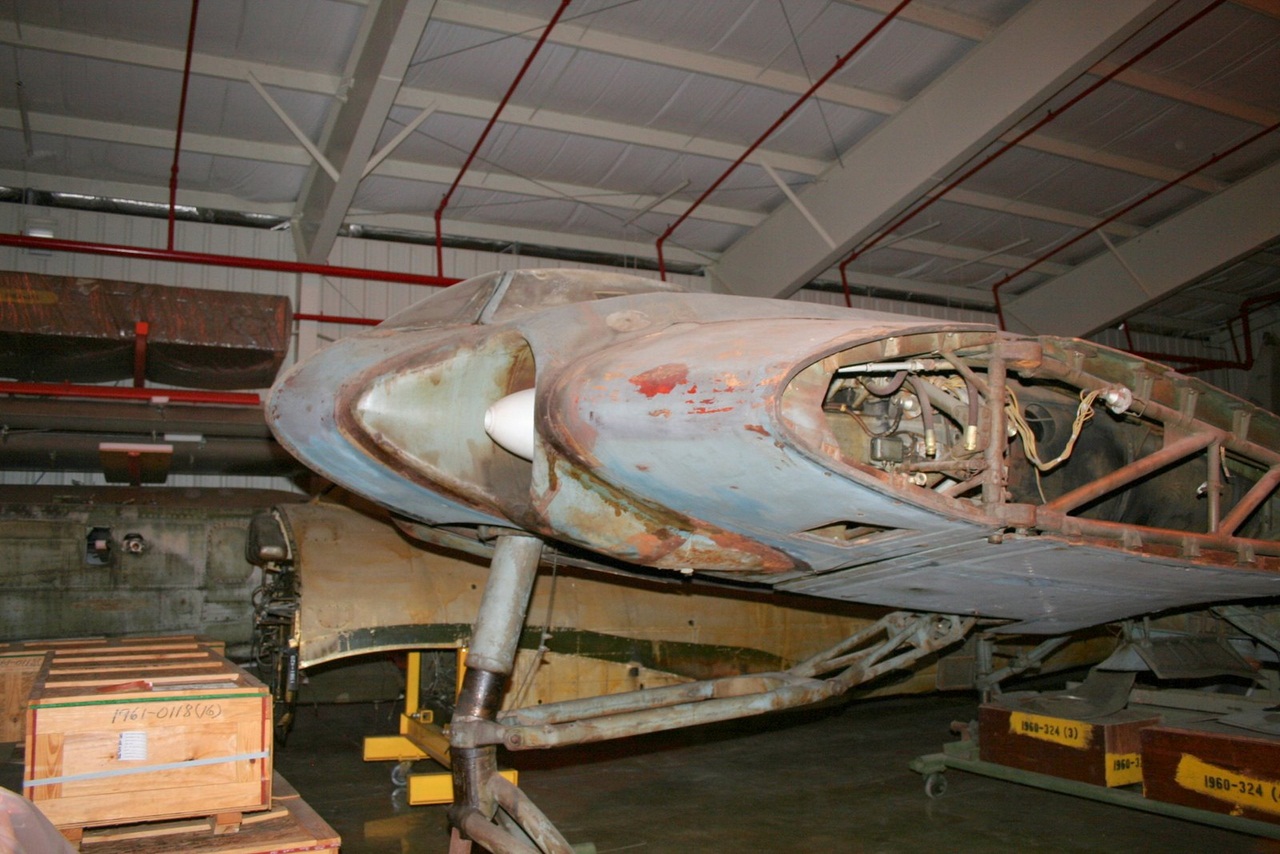

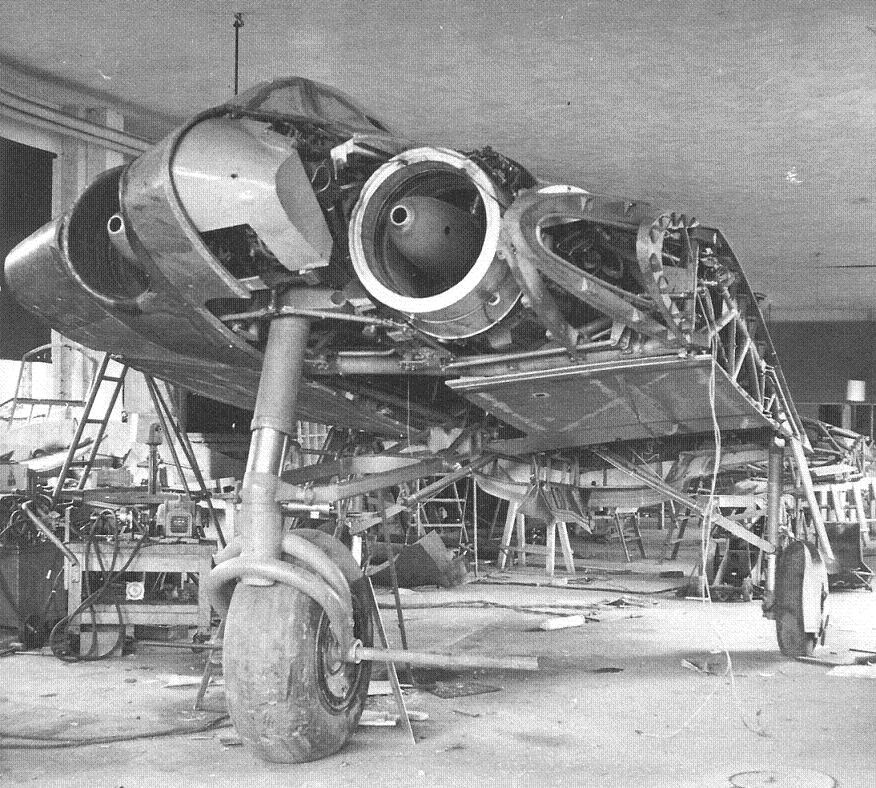

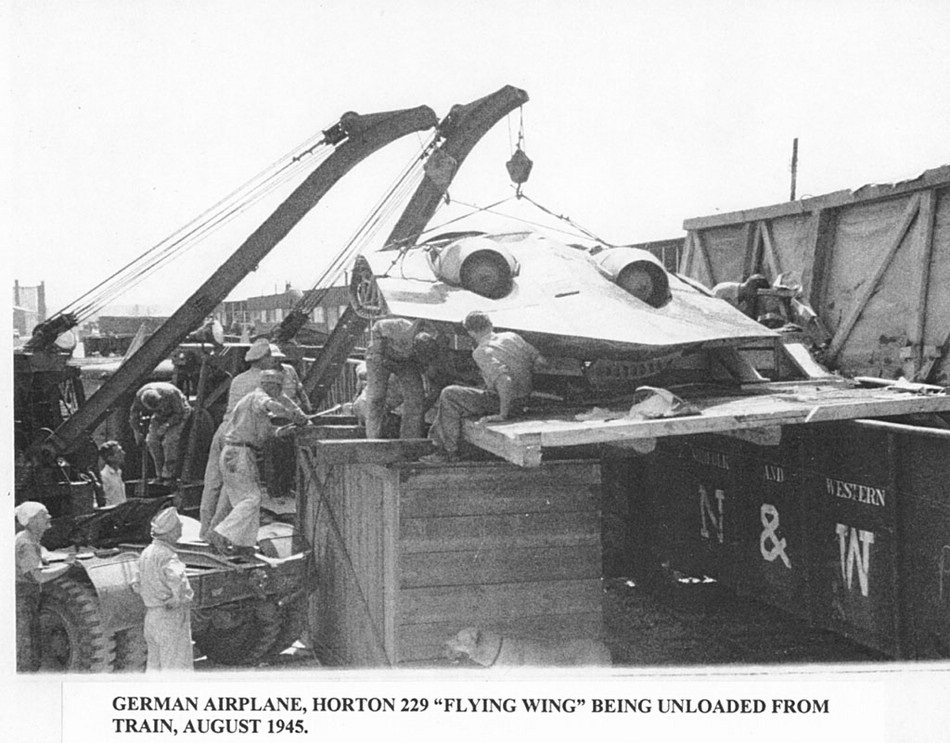

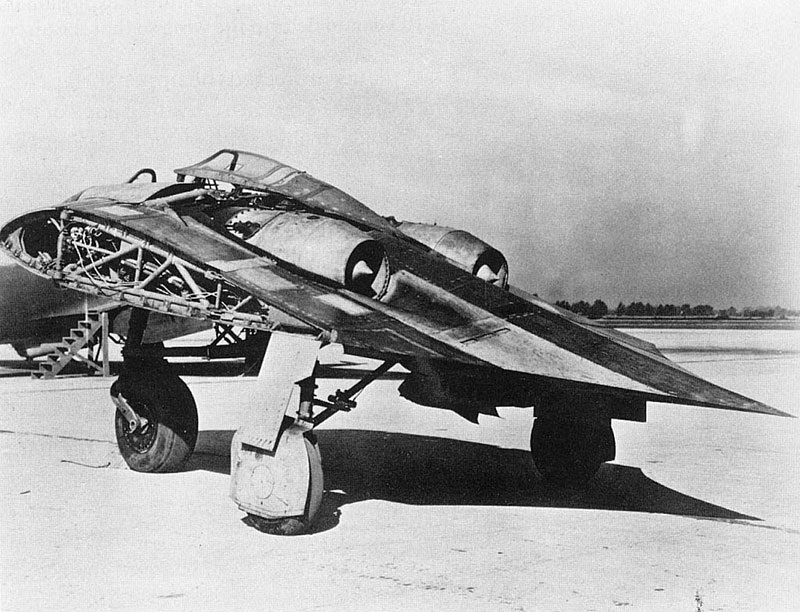

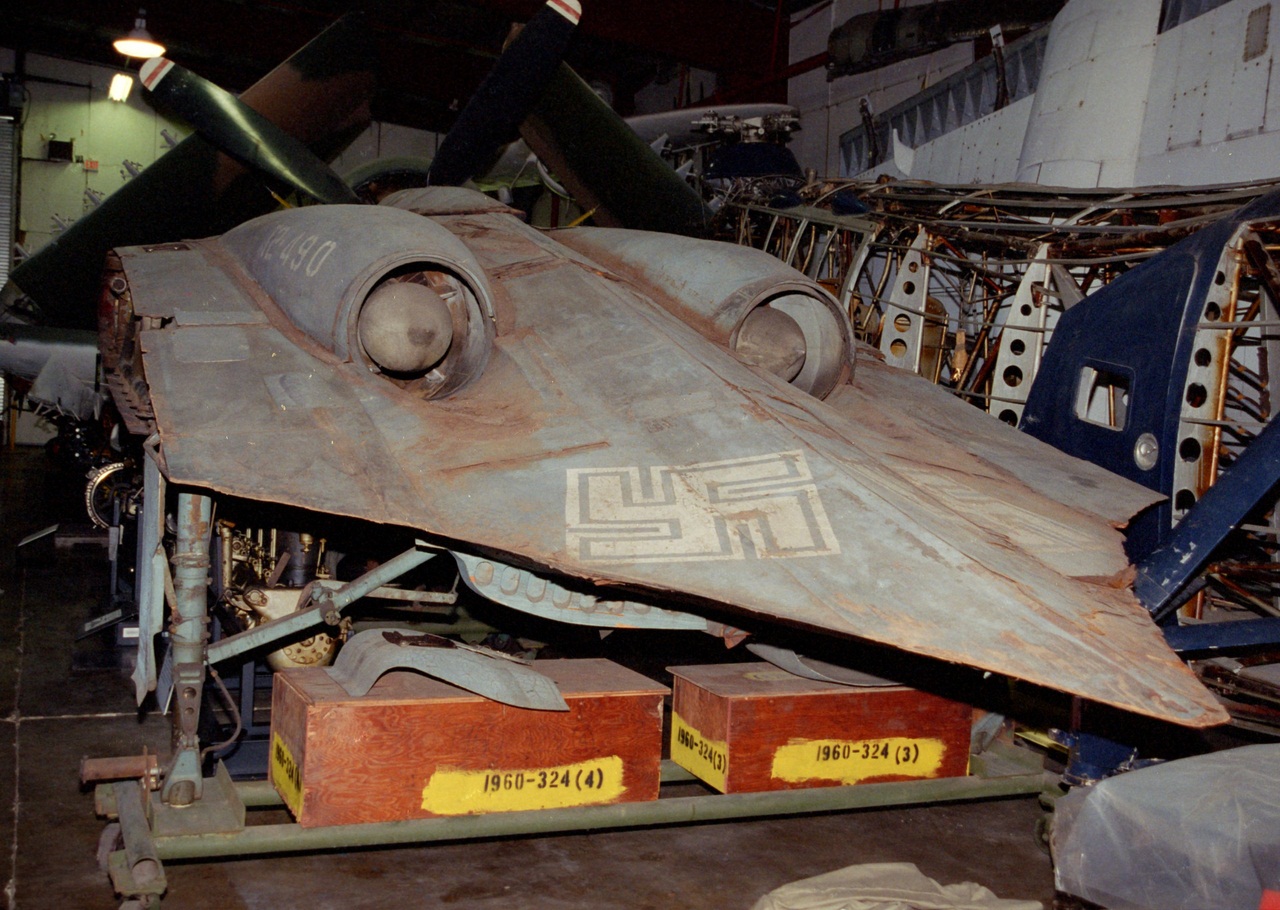

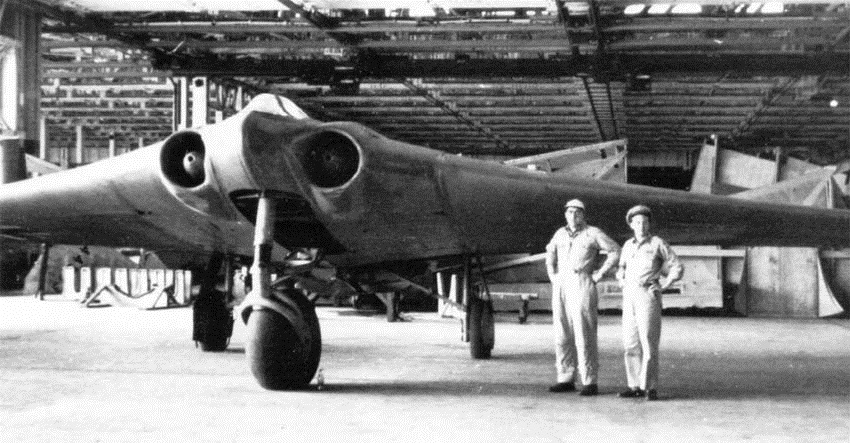

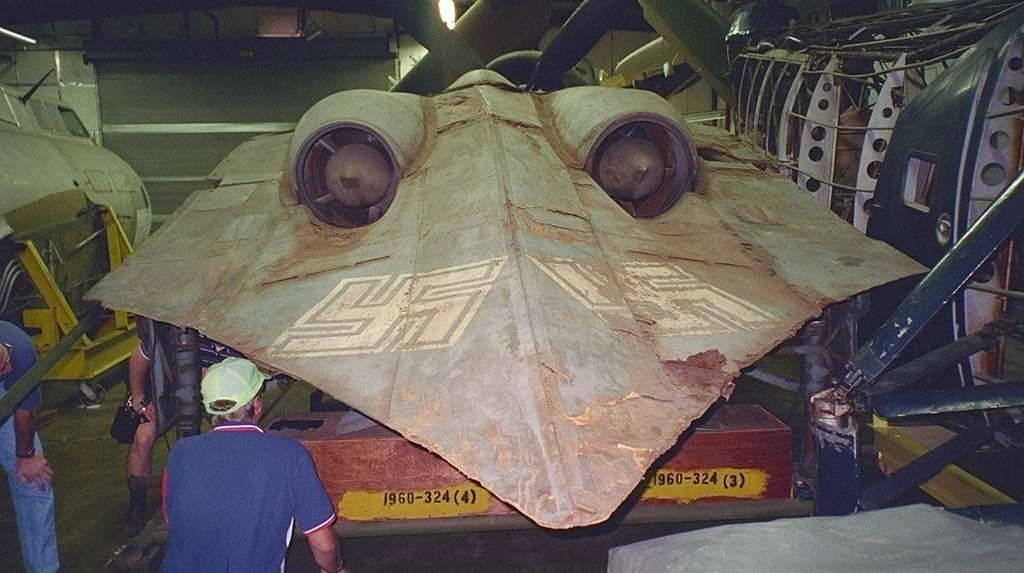

		14 апреля 1945 г. американские войска захватили завод в Фридрихсроде. Обнаружилось, что Ho 229V3 был уже практически закончен и подготовлен к испытаниям, Ho 229V4 и Ho 229V5 недостроены, а Ho 229V6 находился в начальной стадии постройки. Кроме того, были готовы узлы для 20 машин. Ho 229V3 был позднее разобран, перевезен в США и тщательно изучался американскими авиационными специалистами.

15▲



16▲



17▲

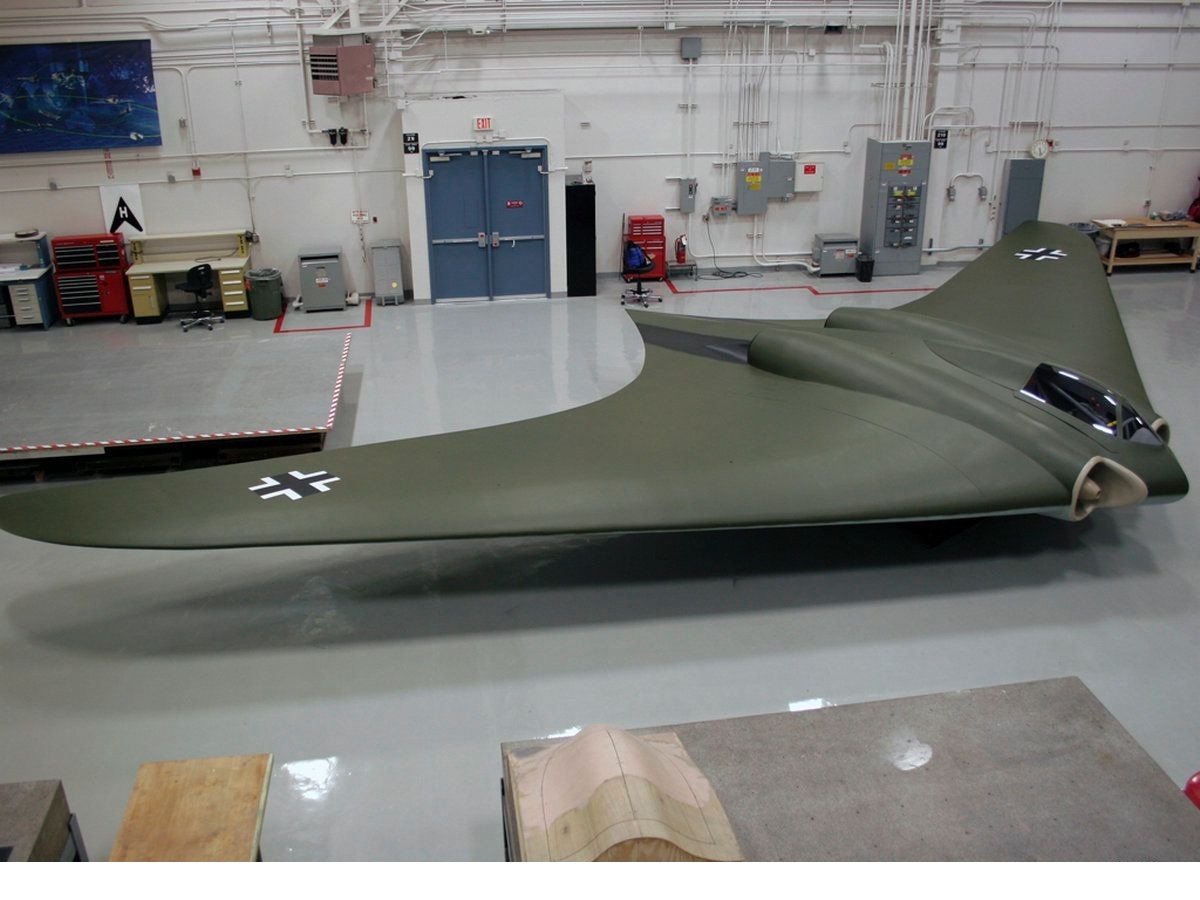

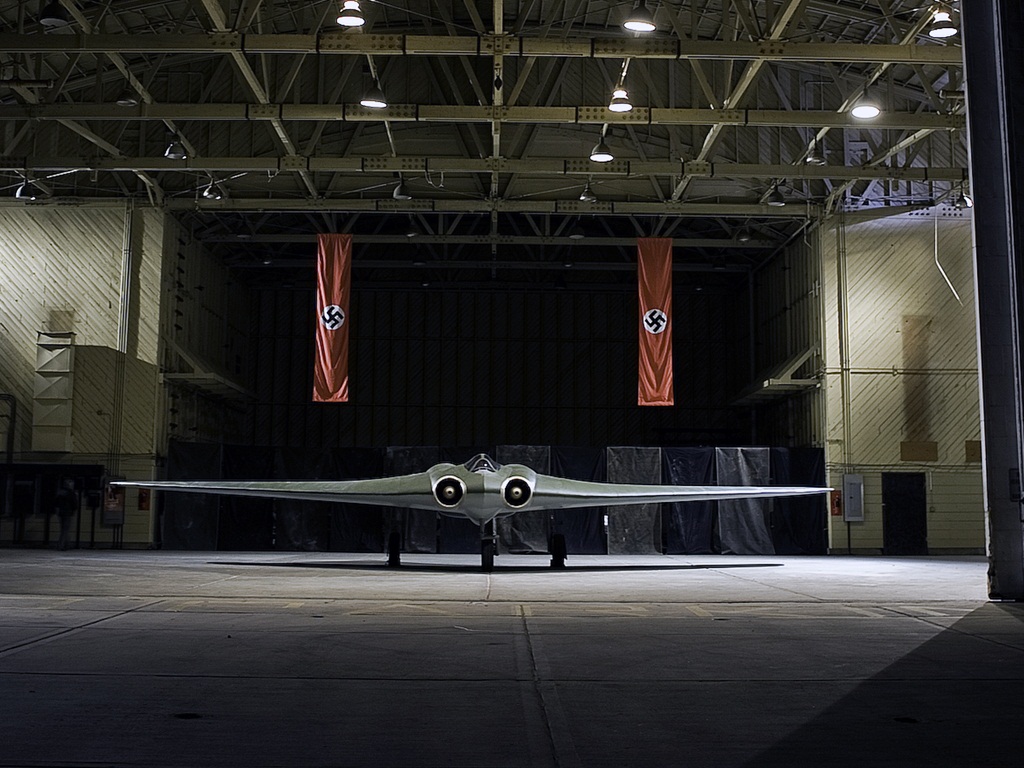

		Go.229 V3 восстановленный американцами
