Комплекс 96К6 "Панцирь-С" / "Панцирь-С1 (часть 3)
Публикация №1187059 от 10 января 2014
10.5 (38)
2576
Совместная работа комплексов - батарея ЗРПК "Панцирь-С1" (до 6 машин) может вести совместную огневую работу в различных режимах с использованием цифровой сети передачи данных:
1. Одиночные боевые действия ЗРПК - обнаружение цели, сопровождение и поражение осуществляются единственным ЗРПК самостоятельно без привлечения других средств.
2. Боевые действия в составе батареи ЗРПК - один ЗРПК "Панцирь-С1" работает и как боевая машина и как командный пункт одновременно. От 3 до 5 ЗРПК подключаются к данному комплексу для приема целеуказания и ведут по этому целеуказанию огневую работу.
3. Боевые действия батареи ЗРПК с командным пунктом - командный пункт выдает целеуказания на ЗРПК "Панцирь-С1" выполняющие огневую работу.
4. Боевые действия ЗРПК в составе батареи с командным пунктом и РЛС раннего предупреждения - командный пункт получает информацию о воздушной обстановке от РЛС раннего предупреждения и выдает целеуказания на установки ЗРПК "Панцирь-С1" выполняющие огневую работу.
6. ЗРПК может работать в автоматическом режиме по внешнему целеуказанию в качестве отдельной огневой единицы или в составе подразделения из нескольких боевых машин.
ТТХ ЗРПК:
Экипаж - 3 чел
Масса боевой машины ЗРПК - 20000 кг
Число одновременно обстреливаемых целей:
- 2 шт (базовая модификация, 1990-е годы)
- 4 шт (модель 2007 г.)
Возможно применение по одной цели двух ЗУР
Боевая производительность - 8-12 целей в минуту
Время реакции комплекса - 4-6 сек
Время развертывания - менее 5 мин
Угол места цели - до 80 град (прототип ЗРПК)
ТТХ артиллерийской части ЗРПК:
Тип боеприпасов - бронебойно-зажигательные снаряды. По рекламным буклетам 1990-х годов проходила информация об использовании на 30 мм пушках 2А72 в составе ЗРПК бронебойно-зажигательных, осколочно-фугасных и трассирующих снарядов (общий боекомплект 750 выстр.).
Масса выстрела - 842 гр
Масса снаряда - 389 гр
ТТХ ракетной части ЗРПК:
Тип ЗУР:
- 9М335 - прототип комплекса, 1994 г.
- 57Э6Е - серийный вариант, 2007 г.

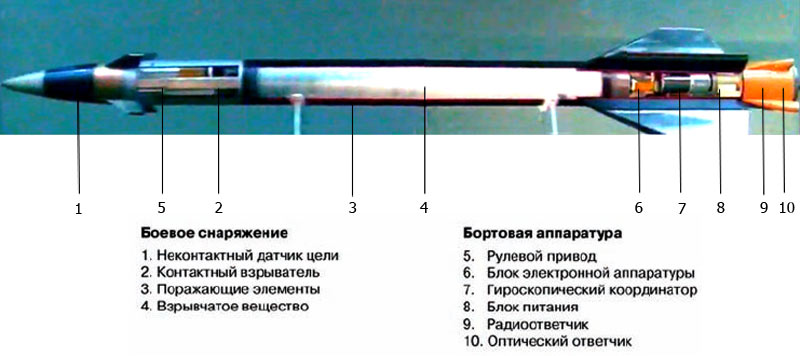

Конструкция - двухступенчатая ракета со стартовой и маршевой ступениями, аэродинамическая схема - "утка".
Система управления и наведения - радиокомандное управление.
Двигатель - РДТТ на стартовой ступени, на маршевой ступени двигателя нет.
Стоимость ЗРПК по разным экспортным контрактам:
Год, страна Стоимость
2010 г. Марокко 14.68 млн USD
2010 г. ОАЭ ? 13.15 млн USD
Компоненты комплекса:
В состав батареи ЗРПК "Панцирь-С1" входят:
- 6 боевых машин ЗРПК;
- батарейный пункт управления (поставлен ВС России в 2010 г.);
- транспортно-заряжающая машина (1 ТЗМ на 2 боевых машины);
- учебно-тренировочные средства;
- средства технического обслуживания и ремонта - машина ремонта и технического обслуживания (МРТО), разработки КБП и производства Ижевского машиностроительного завода (выпуск первой машины, вероятно - 2009 г.);
- опытный образец машины юстировочной для настройки средств обнарудения и прицеливания ЗРПК изготовлен и выведен на испытания в 2006 г.
Транспортно-заряжающая машина на шасси КамАЗ-6560 производства ПО "Мотовилихинские заводы" (г.Пермь). Судя по всему ТЗМ несет 24 контейнера с ракетами и несколько комплексов артиллерийских боекомплектов. ТЗМ оснащена кранами-манипуляторами для перезарядки боевых машин комплексов. Опытный образец ТЗМ проходил испытания на полигоне Капустин Яр в 2006 г.
1. Одиночные боевые действия ЗРПК - обнаружение цели, сопровождение и поражение осуществляются единственным ЗРПК самостоятельно без привлечения других средств.
2. Боевые действия в составе батареи ЗРПК - один ЗРПК "Панцирь-С1" работает и как боевая машина и как командный пункт одновременно. От 3 до 5 ЗРПК подключаются к данному комплексу для приема целеуказания и ведут по этому целеуказанию огневую работу.
3. Боевые действия батареи ЗРПК с командным пунктом - командный пункт выдает целеуказания на ЗРПК "Панцирь-С1" выполняющие огневую работу.
4. Боевые действия ЗРПК в составе батареи с командным пунктом и РЛС раннего предупреждения - командный пункт получает информацию о воздушной обстановке от РЛС раннего предупреждения и выдает целеуказания на установки ЗРПК "Панцирь-С1" выполняющие огневую работу.
6. ЗРПК может работать в автоматическом режиме по внешнему целеуказанию в качестве отдельной огневой единицы или в составе подразделения из нескольких боевых машин.
ТТХ ЗРПК:
Экипаж - 3 чел
Масса боевой машины ЗРПК - 20000 кг
Число одновременно обстреливаемых целей:
- 2 шт (базовая модификация, 1990-е годы)
- 4 шт (модель 2007 г.)
Возможно применение по одной цели двух ЗУР
Боевая производительность - 8-12 целей в минуту
Время реакции комплекса - 4-6 сек
Время развертывания - менее 5 мин
Угол места цели - до 80 град (прототип ЗРПК)
ТТХ артиллерийской части ЗРПК:
Тип боеприпасов - бронебойно-зажигательные снаряды. По рекламным буклетам 1990-х годов проходила информация об использовании на 30 мм пушках 2А72 в составе ЗРПК бронебойно-зажигательных, осколочно-фугасных и трассирующих снарядов (общий боекомплект 750 выстр.).
Масса выстрела - 842 гр
Масса снаряда - 389 гр
ТТХ ракетной части ЗРПК:
Тип ЗУР:
- 9М335 - прототип комплекса, 1994 г.
- 57Э6Е - серийный вариант, 2007 г.
Конструкция - двухступенчатая ракета со стартовой и маршевой ступениями, аэродинамическая схема - "утка".
Система управления и наведения - радиокомандное управление.
Двигатель - РДТТ на стартовой ступени, на маршевой ступени двигателя нет.
Стоимость ЗРПК по разным экспортным контрактам:
Год, страна Стоимость
2010 г. Марокко 14.68 млн USD
2010 г. ОАЭ ? 13.15 млн USD
Компоненты комплекса:
В состав батареи ЗРПК "Панцирь-С1" входят:
- 6 боевых машин ЗРПК;
- батарейный пункт управления (поставлен ВС России в 2010 г.);
- транспортно-заряжающая машина (1 ТЗМ на 2 боевых машины);
- учебно-тренировочные средства;
- средства технического обслуживания и ремонта - машина ремонта и технического обслуживания (МРТО), разработки КБП и производства Ижевского машиностроительного завода (выпуск первой машины, вероятно - 2009 г.);
- опытный образец машины юстировочной для настройки средств обнарудения и прицеливания ЗРПК изготовлен и выведен на испытания в 2006 г.
Транспортно-заряжающая машина на шасси КамАЗ-6560 производства ПО "Мотовилихинские заводы" (г.Пермь). Судя по всему ТЗМ несет 24 контейнера с ракетами и несколько комплексов артиллерийских боекомплектов. ТЗМ оснащена кранами-манипуляторами для перезарядки боевых машин комплексов. Опытный образец ТЗМ проходил испытания на полигоне Капустин Яр в 2006 г.

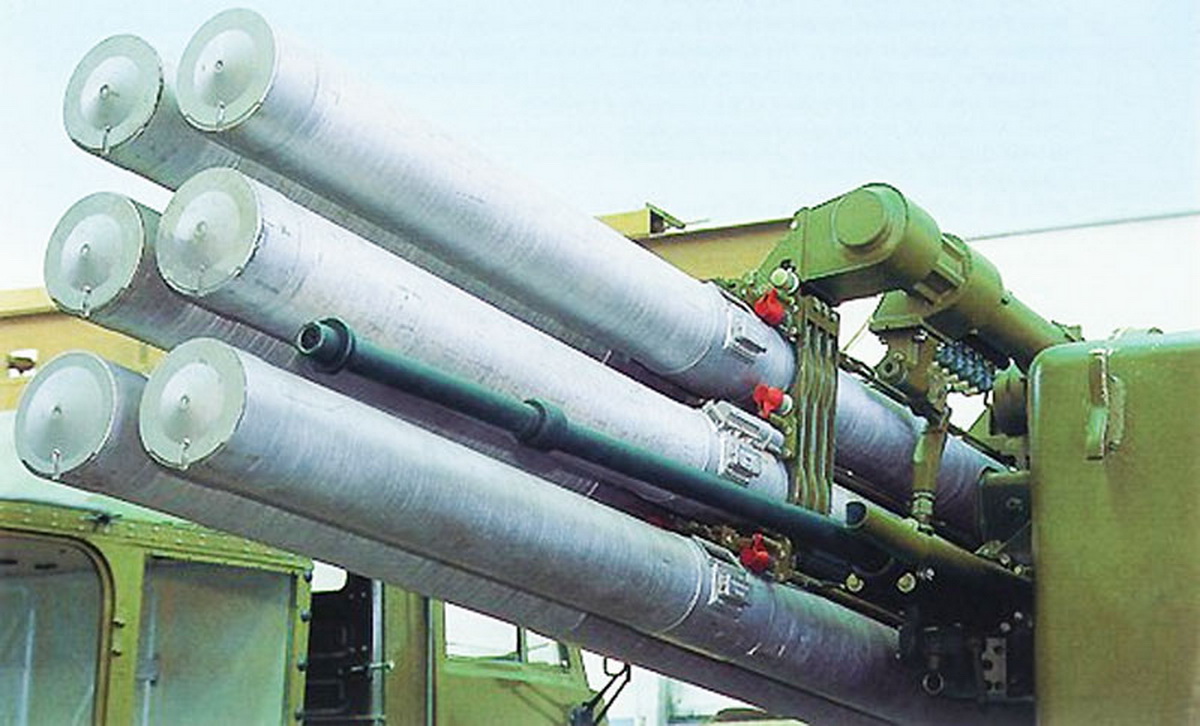

Огневые средства прототипа ЗРПК "Панцирь-С1" - ЗУР 9М335 в контейнерах и пушка 2А72, 1995 г.

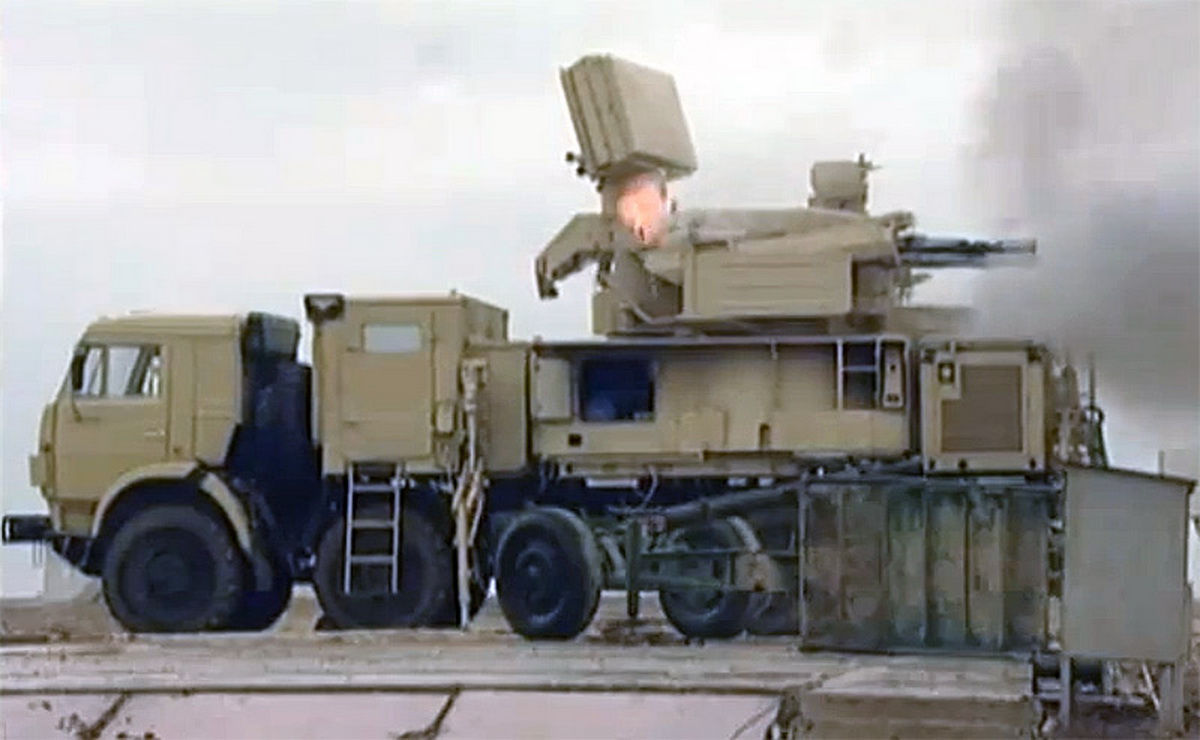

Артиллерийский огонь по наземной цели боевой машины ЗРПК "Панцирь-С1" на испытаниях на полигоне Капустин Яр, 2006 г.

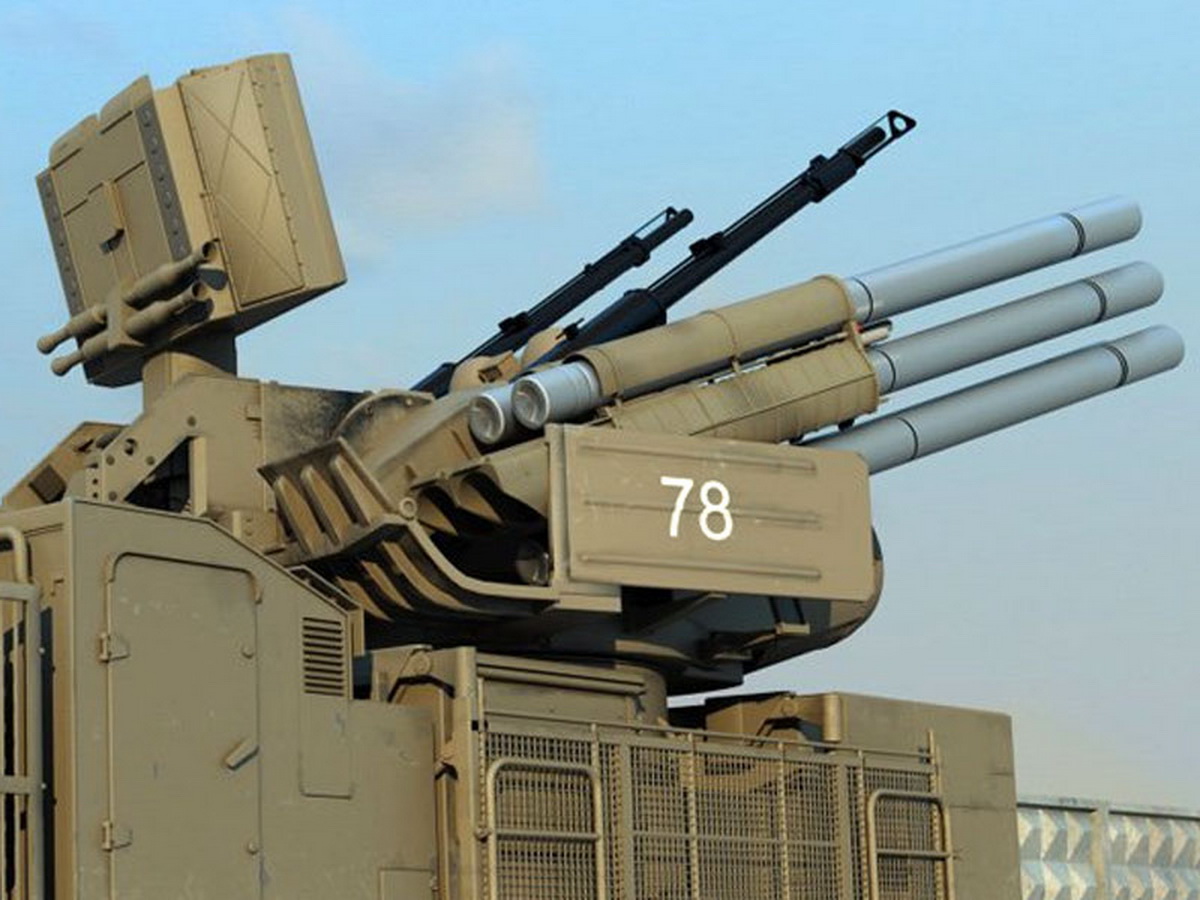

Боевой модуль ЗРПК "Панцирь-С1", 3D-модель

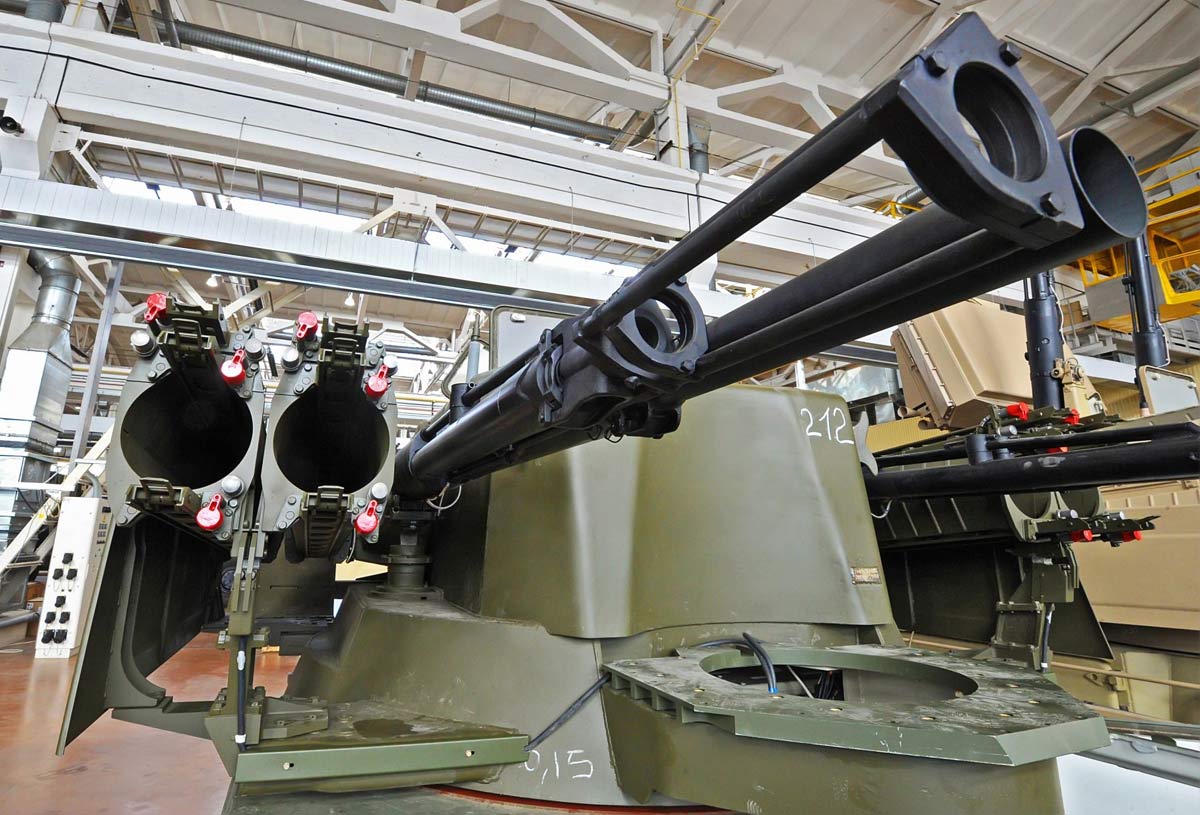

Боевой модуль для отечественного варианта ЗРПК "Панцирь-С". Фото 2012 г

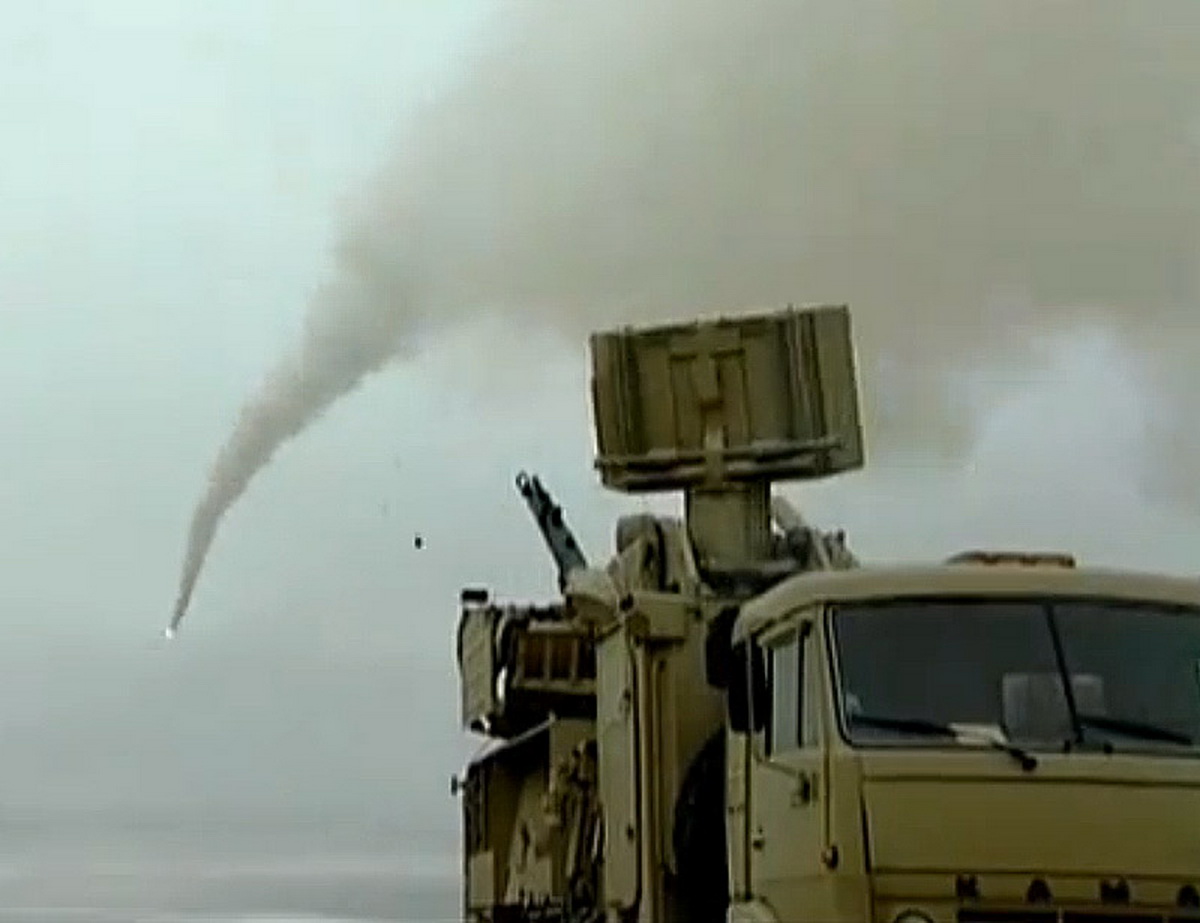

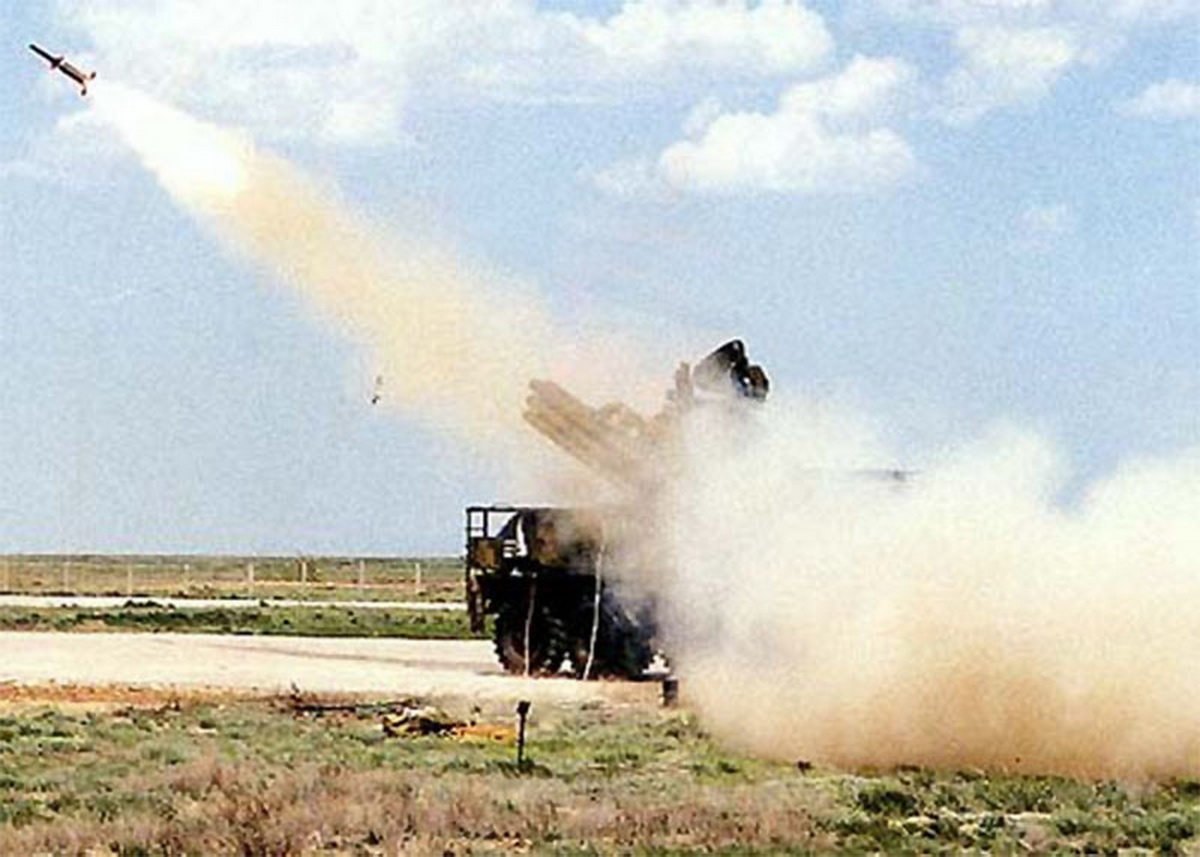

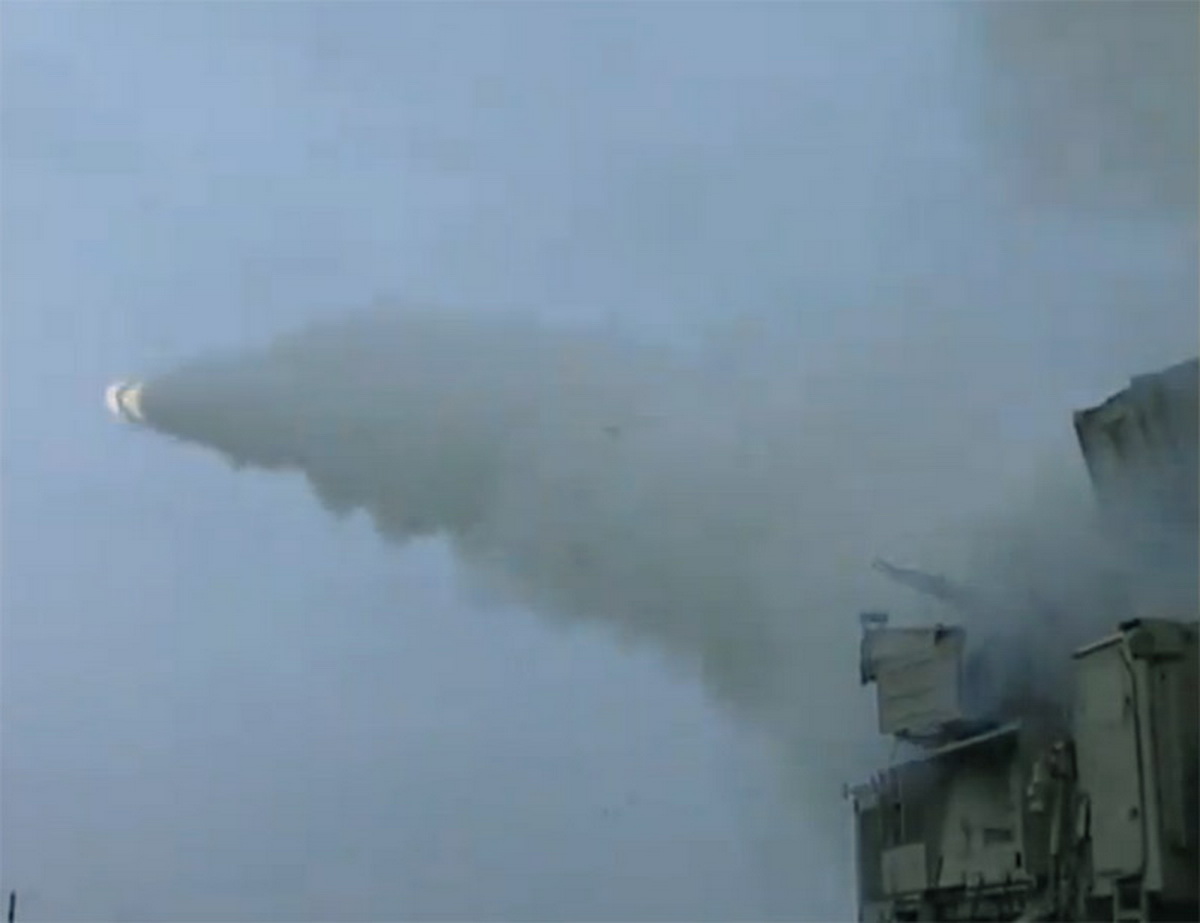

Стрельба ракетами 57Э6Е с установки ЗРПК "Панцирь-С1" на полигоне Капустин Яр, 2006 г
Стрельба ракетами 57Э6Е с установки ЗРПК "Панцирь-С1" на полигоне Капустин Яр, 2006 г

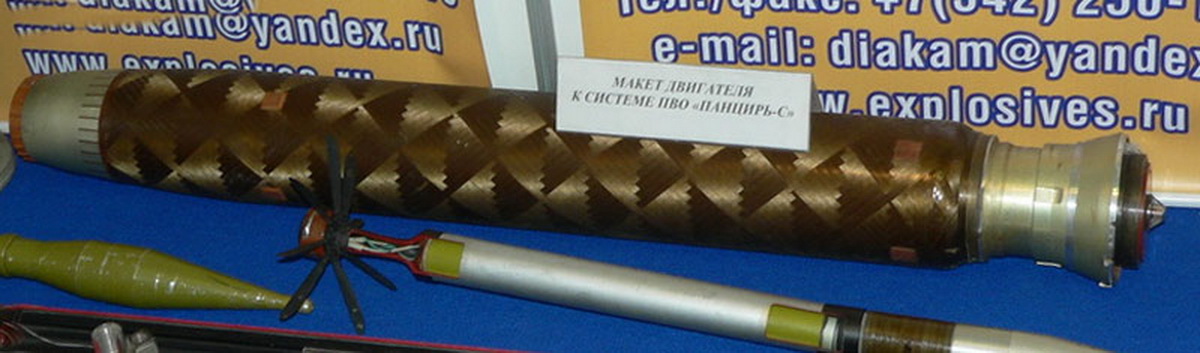

Корпус РДТТ ракеты комплекса "панцирь-С1" типа 57Э6Е на выставке МВМС-2007, г.Санкт-Петербург

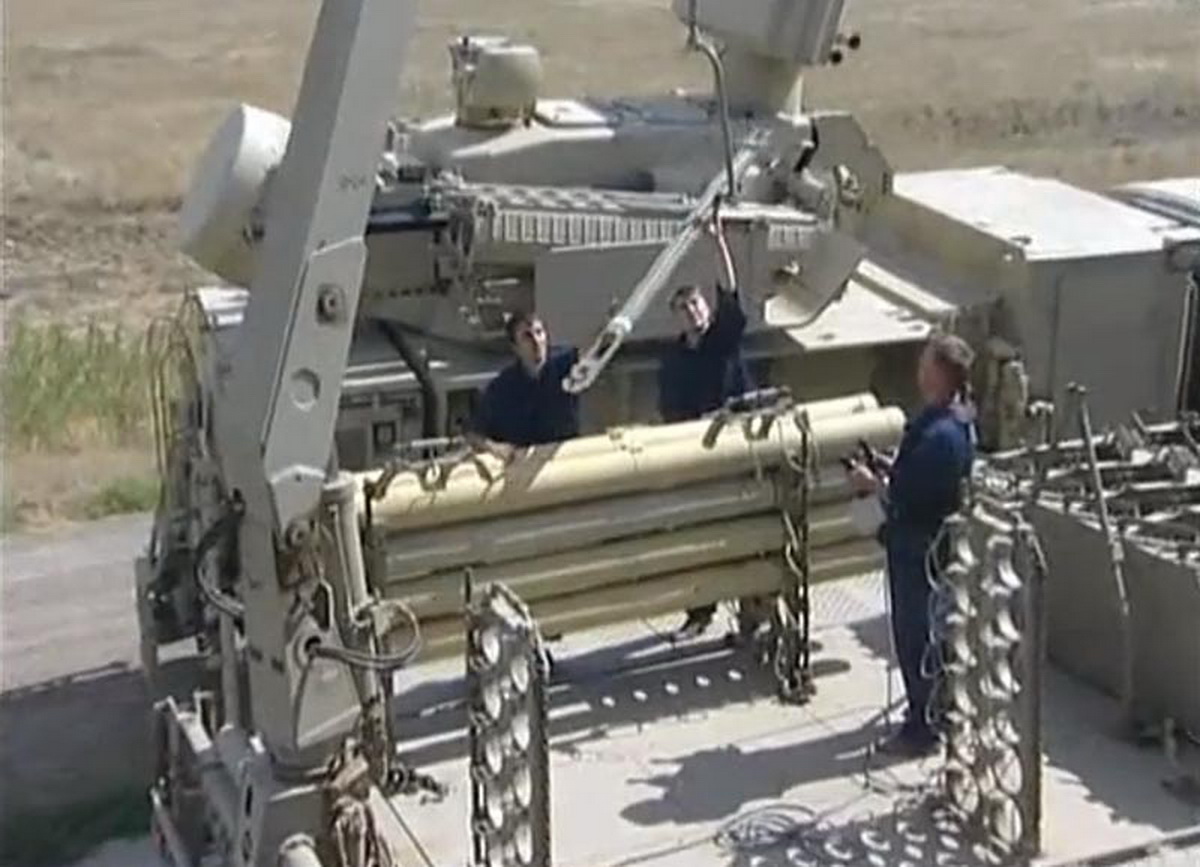

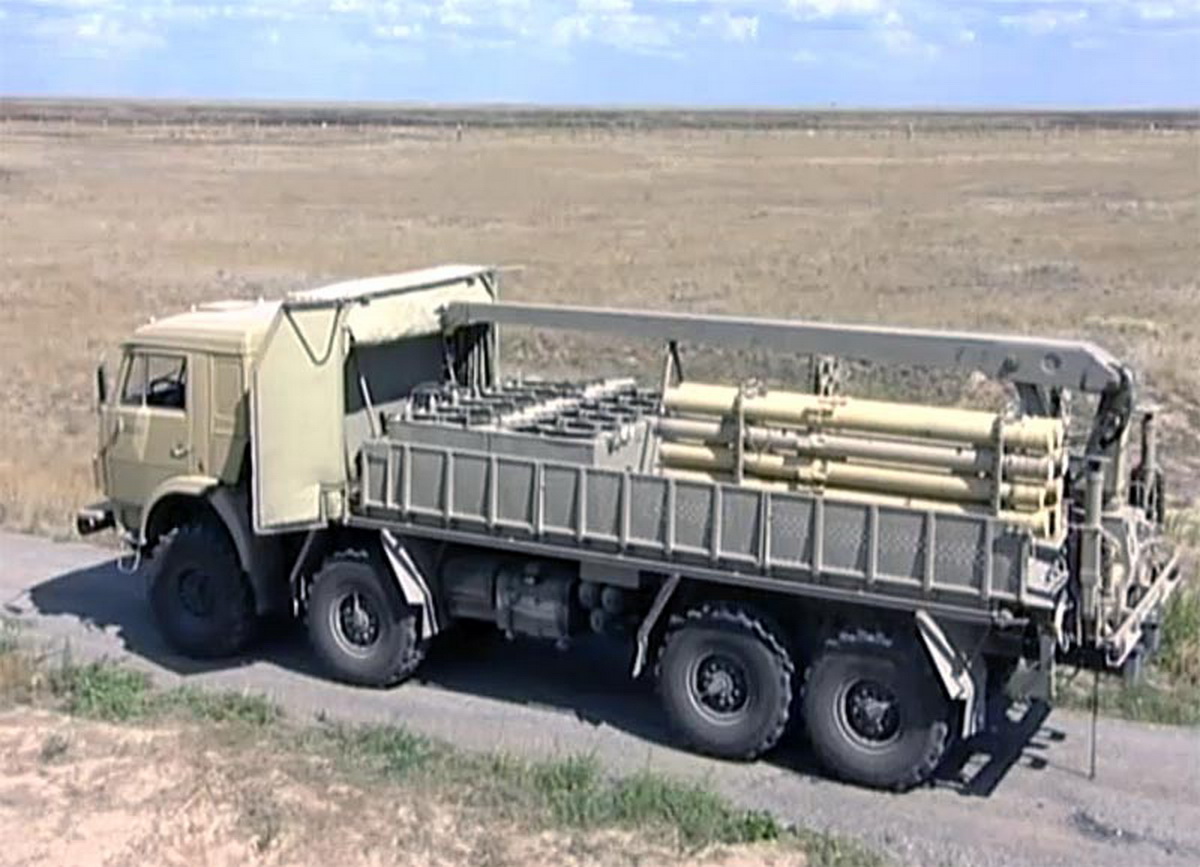

Опытный образец ТЗМ комплекса "Панцирь-С1" на испытаниях на полигоне Капустин Яр, 2006 г.
Опытный образец ТЗМ комплекса "Панцирь-С1" на испытаниях на полигоне Капустин Яр, 2006 г.

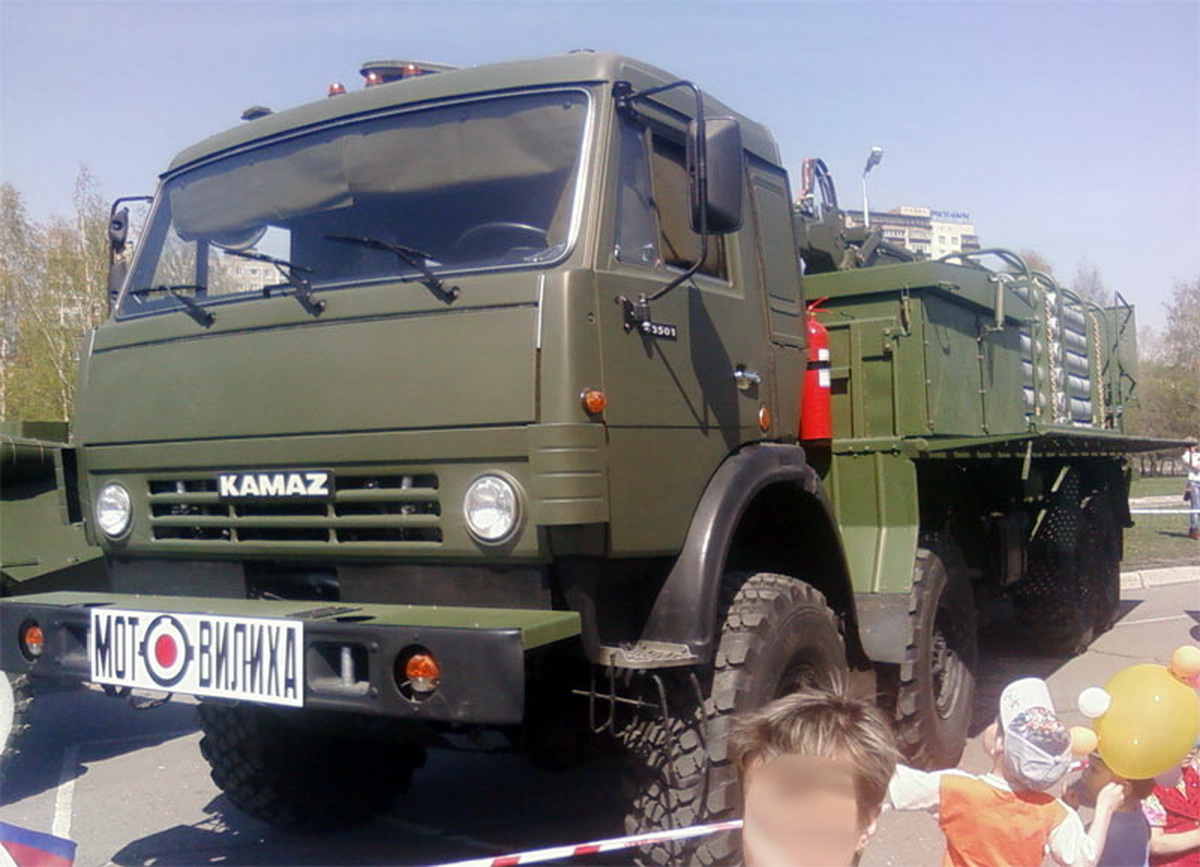

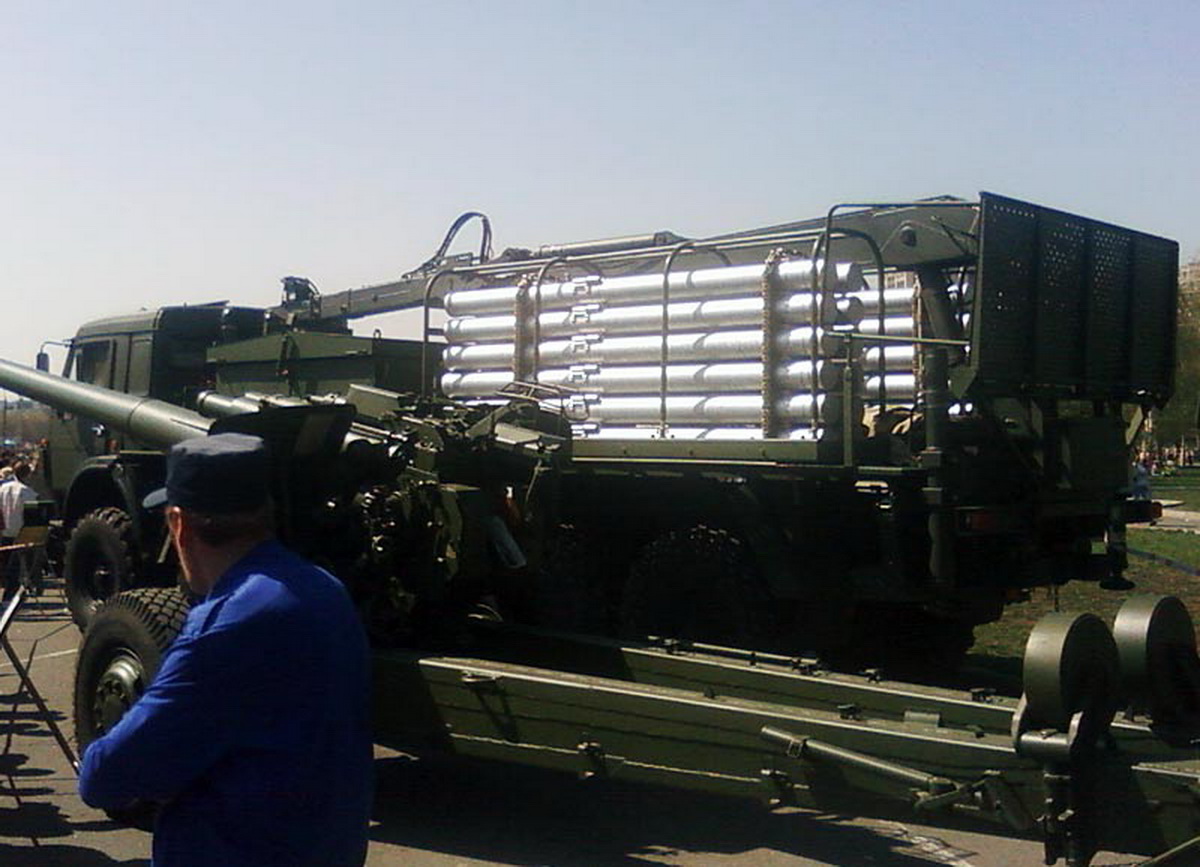

Общий вид ТЗМ комплекса 96К6 "Панцирь-С1", г.Пермь, 09 мая 2011 г.
Общий вид ТЗМ комплекса 96К6 "Панцирь-С1", г.Пермь, 09 мая 2011 г.

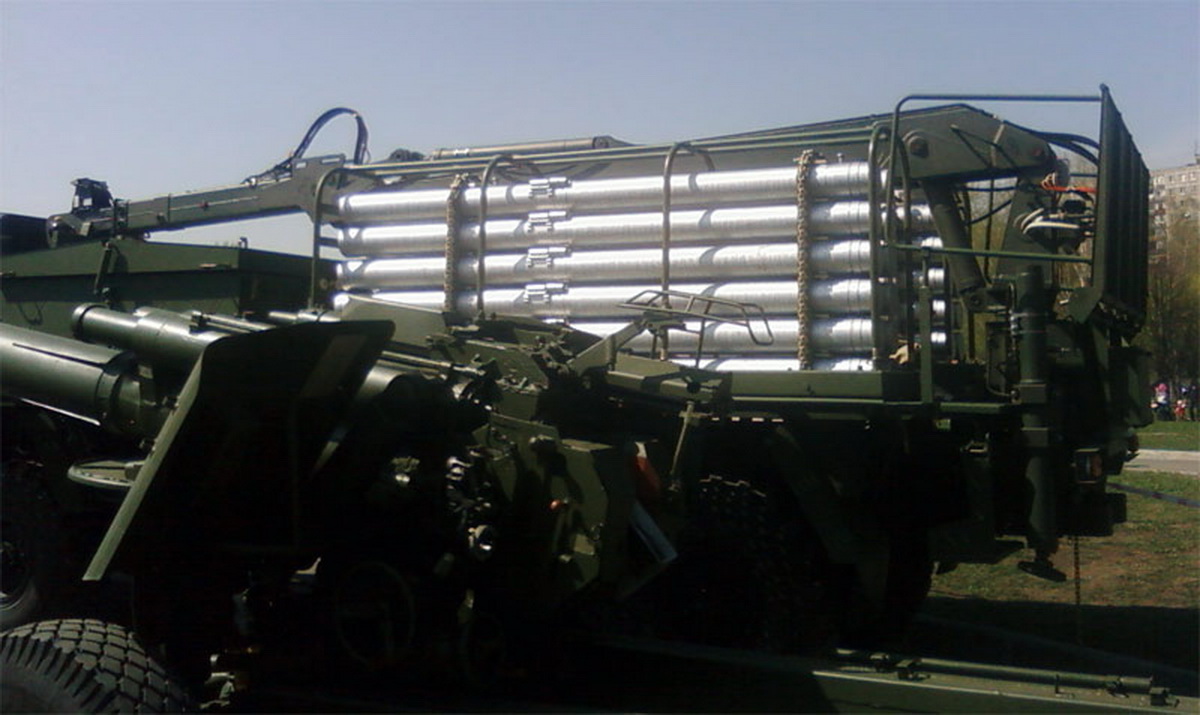

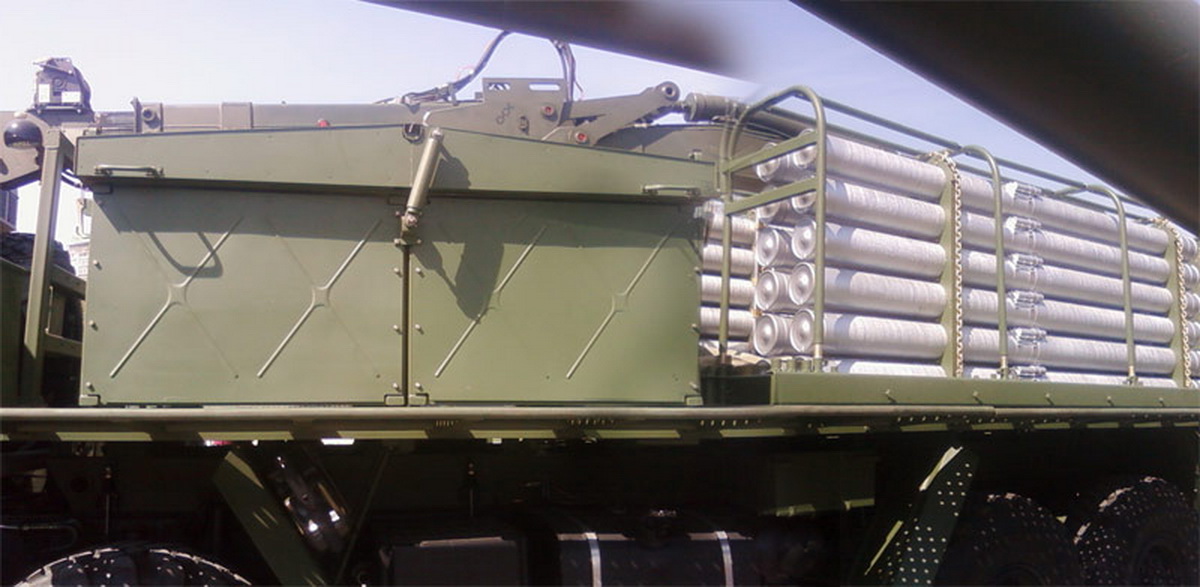

ТЗМ комплекса 96К6 "Панцирь-С1", детали, г.Пермь, 09 мая 2011 г
ТЗМ комплекса 96К6 "Панцирь-С1", детали, г.Пермь, 09 мая 2011 г

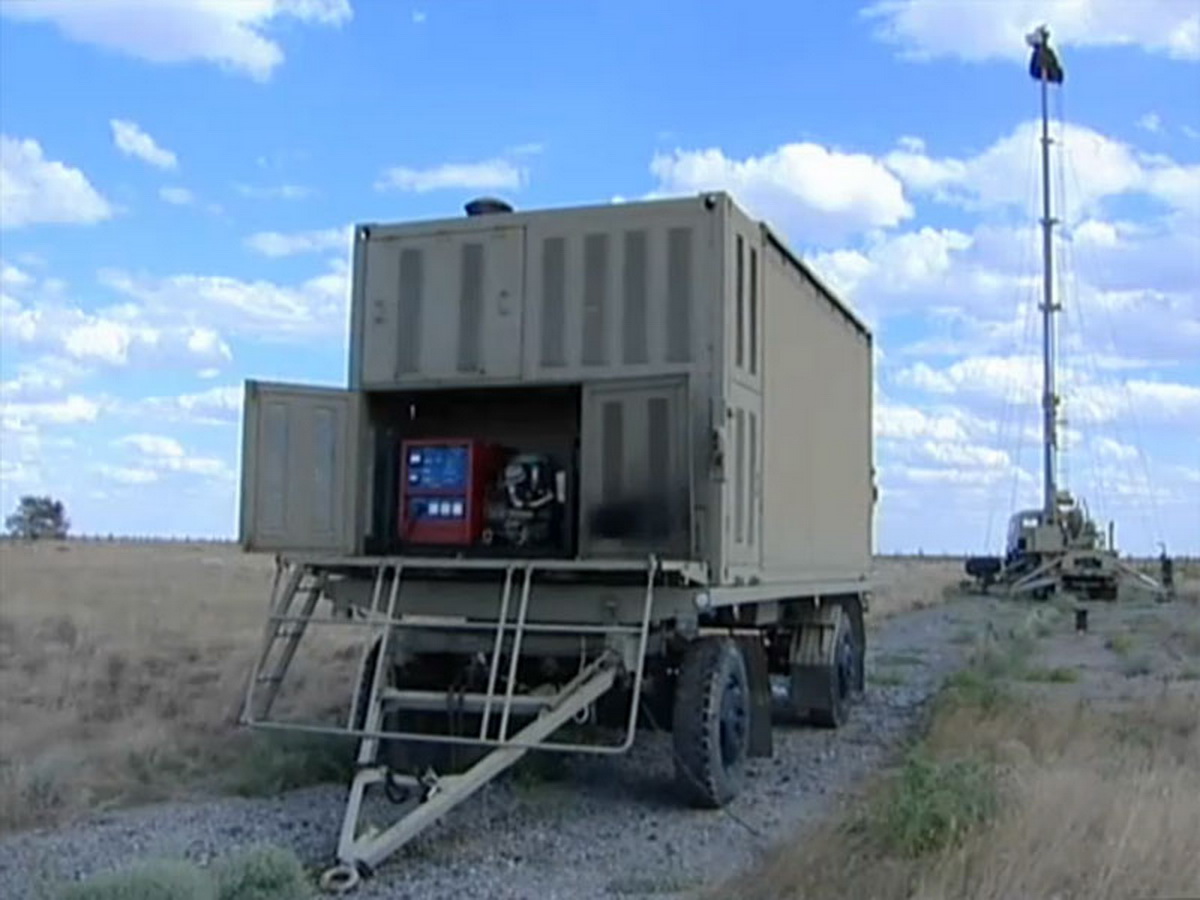

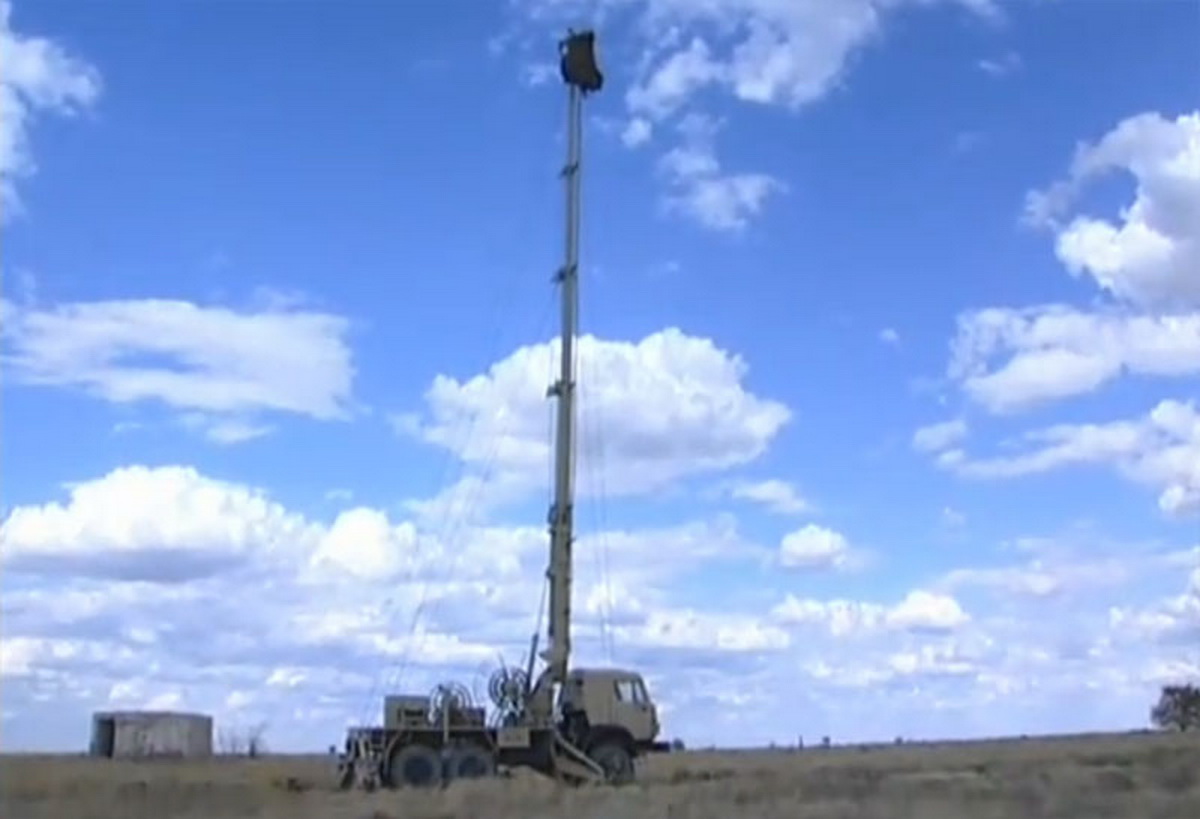

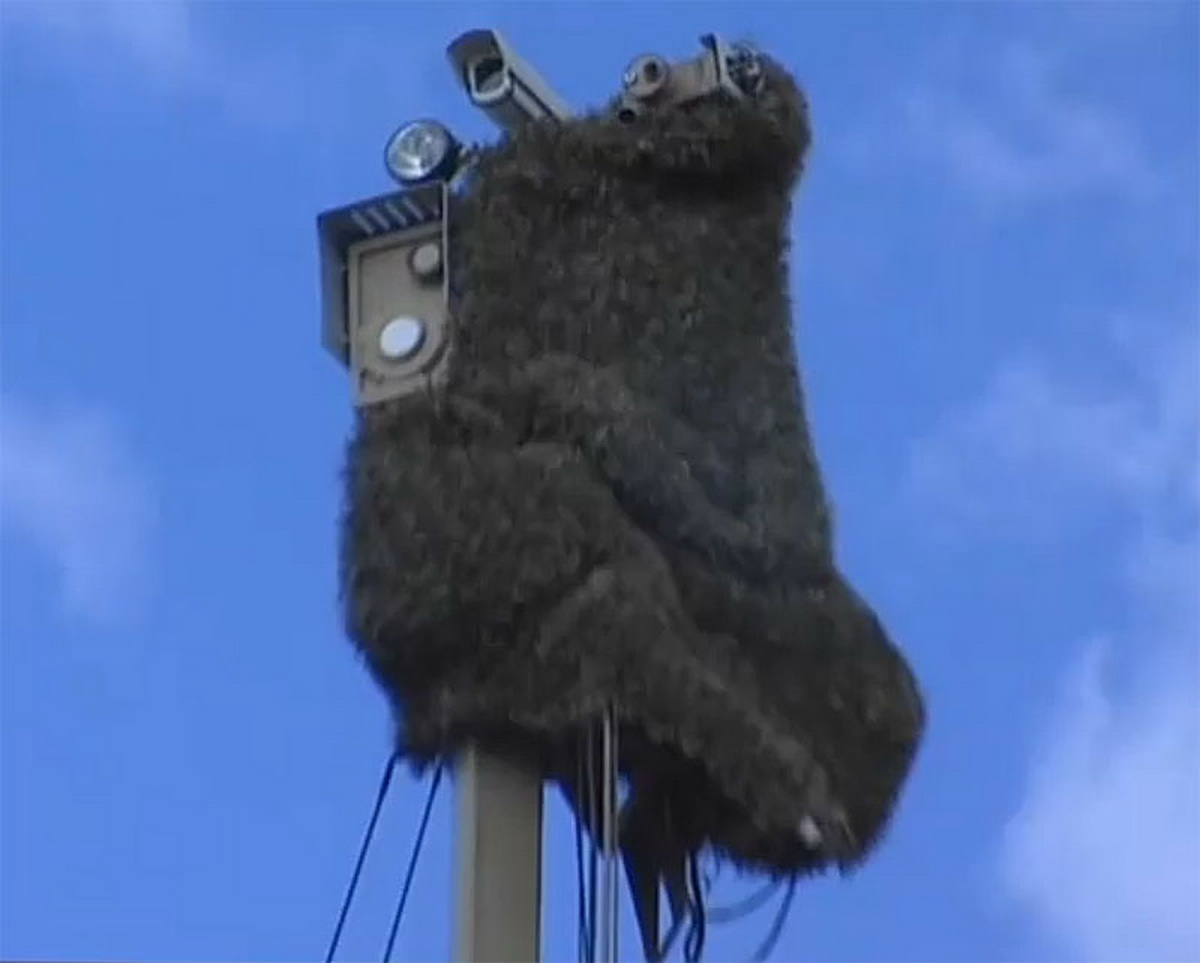

Опытный образец машины юстировочной ЗРПК "Панцирь-С1" на испытаниях на полигоне Капустин Яр, 2006 г.
Опытный образец машины юстировочной ЗРПК "Панцирь-С1" на испытаниях на полигоне Капустин Яр, 2006 г.
Опытный образец машины юстировочной ЗРПК "Панцирь-С1" на испытаниях на полигоне Капустин Яр, 2006 г.

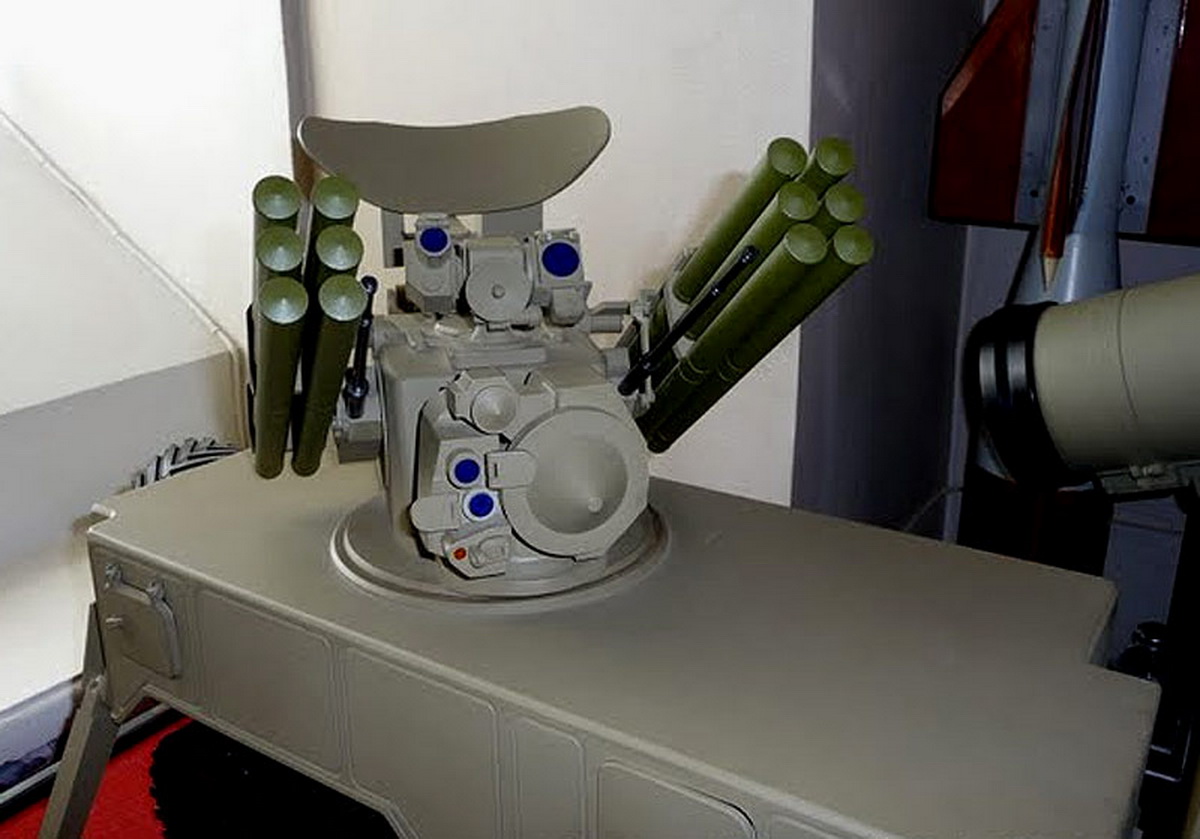

Макет боевого модуля первого варианта ЗРПК "Панцирь-С1"

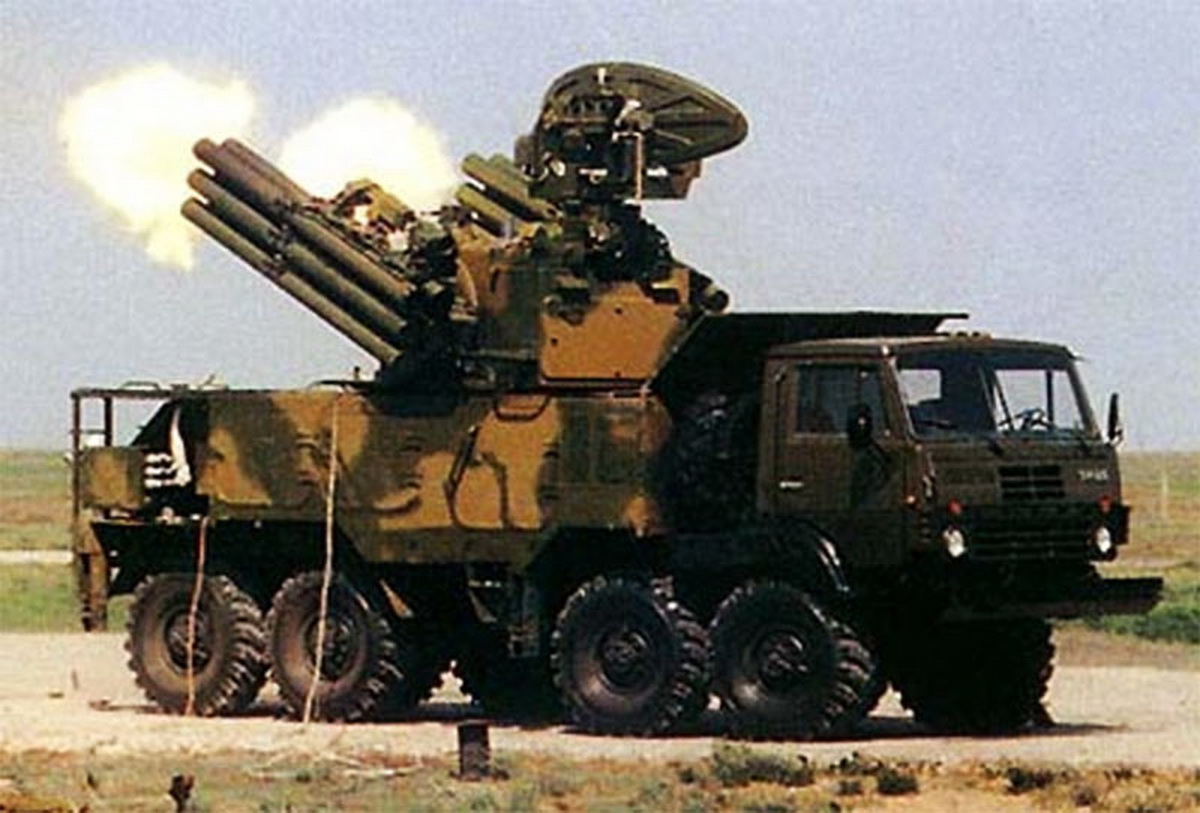

Стрельбу ведет прототип ЗРПК "Панцирь-С1", 1990-е годы
Стрельбу ведет прототип ЗРПК "Панцирь-С1", 1990-е годы
