Не моё, но уважаю.

Однажды у меня возникла навязчивая идея подвесить предмет в воздухе за счёт лишь одного магнитного поля. И хотя теорема Ирншоу доказывает, что, используя только магниты невозможно удержать объект в гравитационном поле, с помощью дополнительных механизмов корректировки такая левитация возможна!

Конечно, самый простой в реализации способ корректировки — использование гироскопических сил. Но он не интересен в виду ограниченного времени висения. Поэтому было решено использовать для корректировки датчики Холла, определяющие смещения левитирующего магнита от положения неустойчивого равновесия и электромагниты для возврата его в точку равновесия.

Этот checkbox служит для того чтобы отметить
несколько фото в публикации (если например понравились только
2 фото из 20). Используется в:
- добавить в заметки
- послать другу по e-mail


1▲

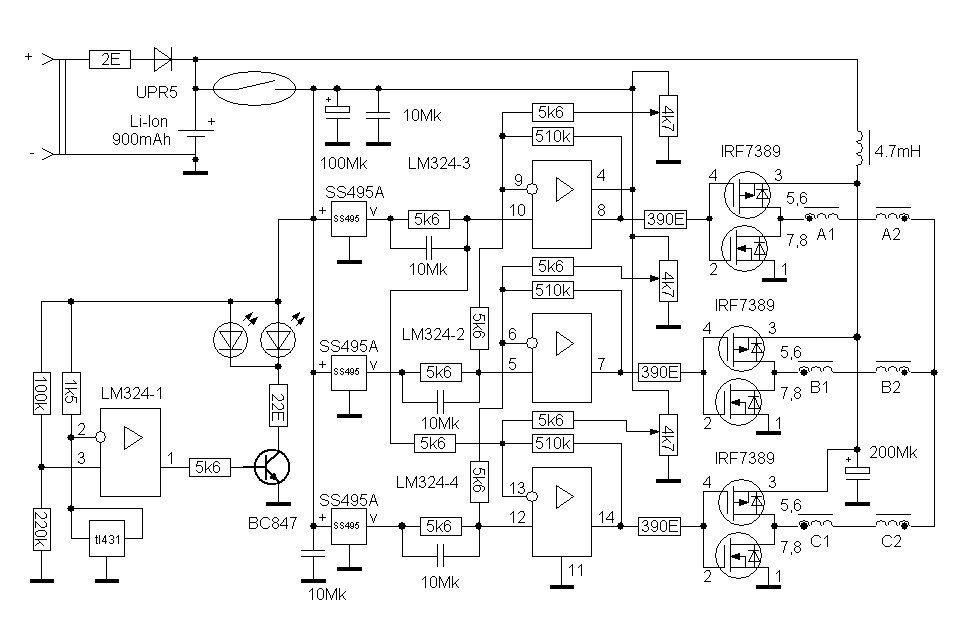

		Краткое гугление привело меня на форум радиокота, где, как оказалось, группа энтузиастов активно обсуждала реализацию подобных схем коррекции. Я решил не изобретать велосипед и собрать уже разработанную ими схему. Принцип действия её прост. Когда левитирующий магнит смещается от положения равновесия, возникает изменение конфигурации магнитного поля, приводящее к возникновению разного напряжения на выходах датчиков Холла (SS495A). Каждый датчик Холла выдает сигнал на два дифференциально включённых операционных усилителя (LM324), на прямой вход одного и инвертирующий другого. Напряжение с ОУ идёт на затворы mosfet транзисторов (IRF7389), управляющих током через электромагниты. В результате электромагниты изменяют магнитное поле так, что левитирующий магнит возвращается назад в точку неустойчивого равновесия. То есть по факту магнит не висит, а совершает колебания вблизи точки равновесия с большой частотой и малой амплитудой.

2▲

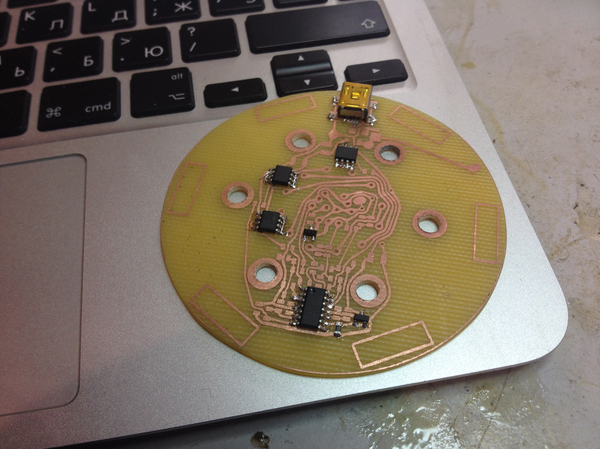

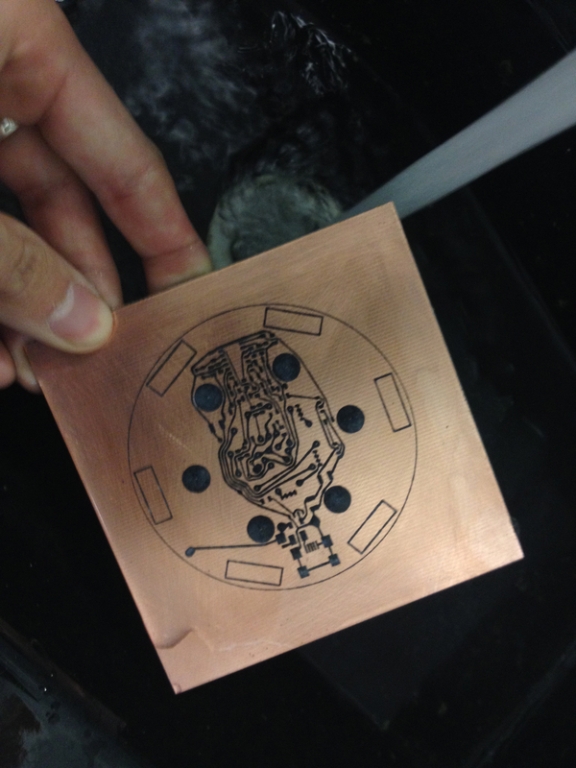

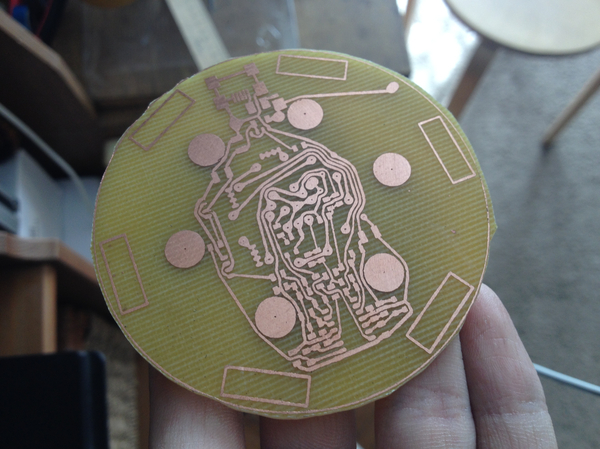

		Рисунок платы я подглядел там же. Так что вооружившись текстолитом, лазерным принтером и термопрессом я приступил к её изготовлению

3▲



4▲



5▲

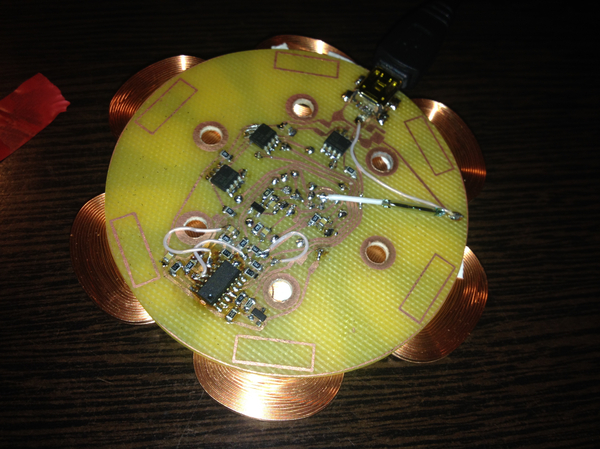

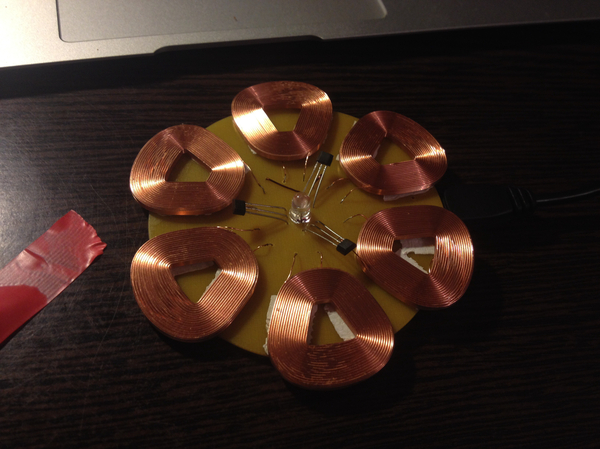

		Электромагниты я нашёл в шаговом двигателе старого FDD 5.25". Они оказались чуть больше по размеру, чем я ожидал. Приклеил их на двухстороннем скотче.

6▲

		Постоянные магниты для подставки и левитирующую фишку заказал в интернете.

7▲

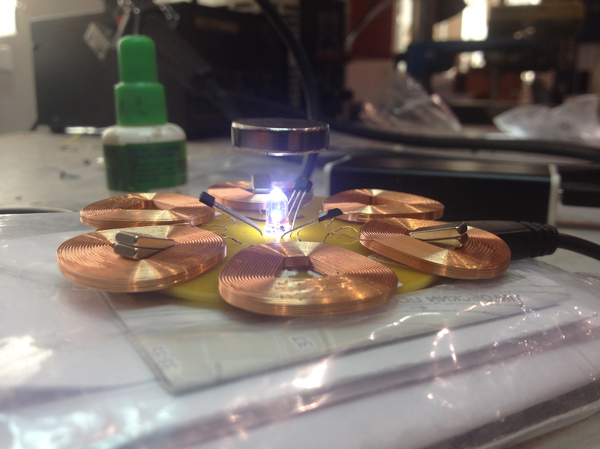

		Первый пуск! Полёт нормальный!

8▲

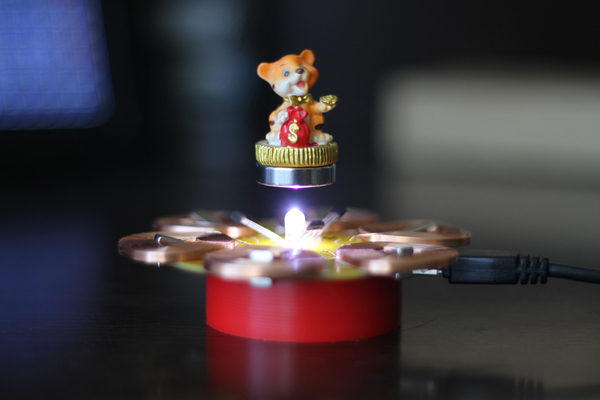

		Грузоподъёмности вполне хватило что бы поднять фигурку тигрёнка.

9▲

		В процессе тестирования и отладки левитроном крайне заинтересовался мой кот. И если сначала он лишь наблюдал со стороны, то потом…

10▲

		Он осмелился подойти ближе. И через десяток секунд с силой ударил лапой по тигрёнку, что привело к его падению на подставку и расколу одного из магнитов…

11▲

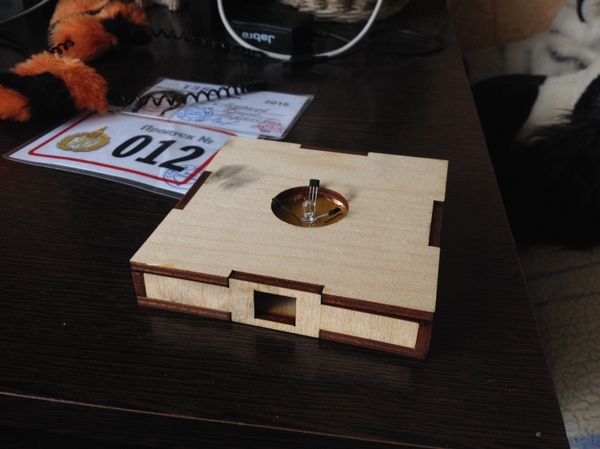

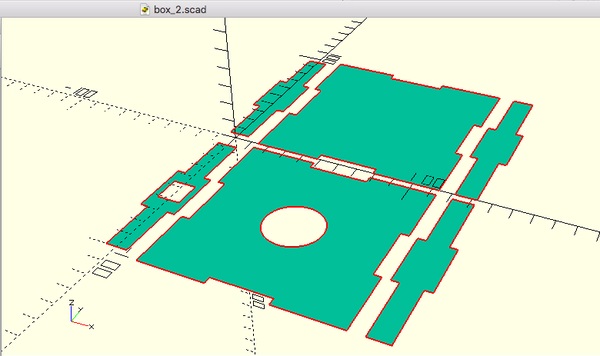

		Так что я решил сделать защитный корпус из фанеры. Нарисовал чертёж в OpenSCAD, вырезал в фаблабе Политеха на лазерном станке. Склеил термоклеем (кроме крышки, она держится на трении). В плате засверлил пару отверстий для крепления в корпусе.

12▲

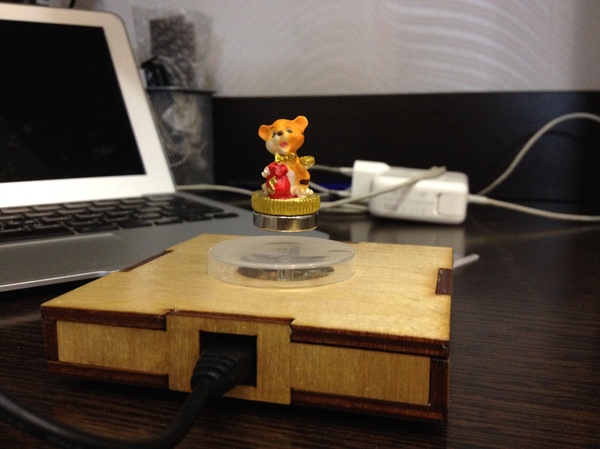

		Получилось вот так

13▲

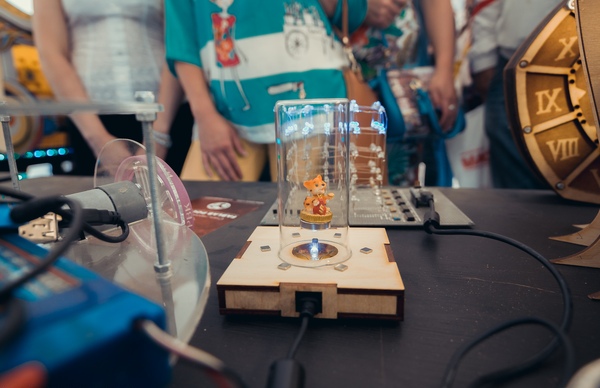

		Часть магнитов вынес наружу для красоты, накрыл тигра колбой для сохранности.

14▲

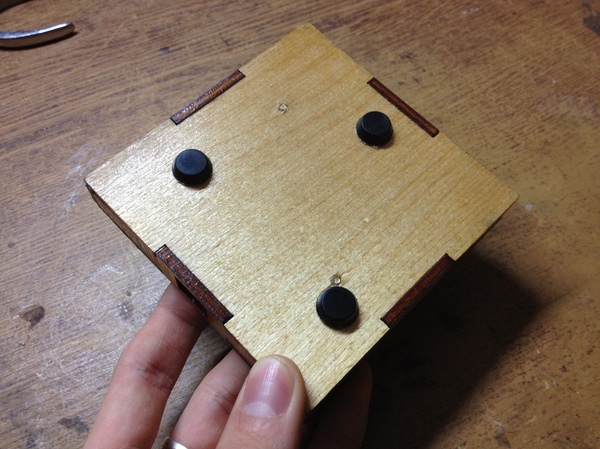

		В последствии, корпус покрыл лаком, приклеил резиновые ножки, а датчики Холла для защиты от случайных сгибаний закрыл пластиковым куполом

15▲

		Вуа-ля!
