Акустические системы СССР.

Этот checkbox служит для того чтобы отметить
несколько фото в публикации (если например понравились только
2 фото из 20). Используется в:
- добавить в заметки
- послать другу по e-mail


1▲

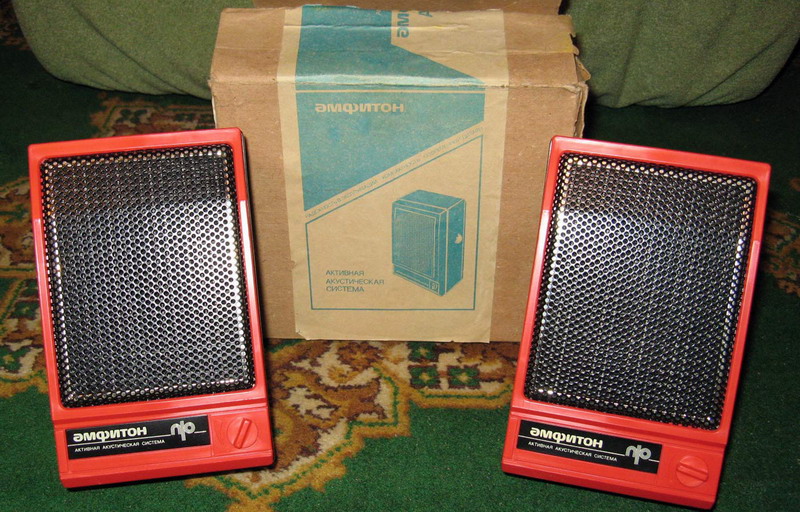

		Активные акустические системы ""Амфитон"" предназначены для усиления сигналов звуковой частоты с носимых кассетных стереофонических проигрывателей, а также с любых других портативных или стационарных источников моно или стереофонического сигнала. Кроме разьёма для входа сигнала звуковой частоты с магнитофона, в каждой АС имеется разьём для подключения внешнего источника питания, а так же разьём для непосредственного прямого использования громкоговорителя АС, при этом средняя подводимая мощность может составлять 3 Вт. Соответственно и диапазон частот увеличивается в нижнюю сторону до 100 Гц. В ААС используются громкоговорители ""3ГДШ-2-8-140"". Первоначально АС выполнялись полностью на микросхемах, позднее на микросхемах.

2▲

		Акустическая система - Амфитон 25 АС-027 предназначена для высококачественного воспроизведения музыкальных программ в составе комплекса УКУ высшего класса. Функции низкочастотной головки выполняет типа 25ГД-42 среднечастотной 15ГД-11 высокочастотной изодинамическая головка - 10ГИ-1 Магнитная система такой головки состоит из 2х параллельных рядов магнитов плоская мембрана выполнена из полимерной плёнки на которую нанесена звуковая катушка. Мембрана обеспечивает безынерционный режим излучения что позволило расширить диапазон частот воспроизводимых головкой до 31,5 кГц, снизить её нелинейные и фазовые искажения. АС собраны в корпусах из специальных прессованых плит ДСП и оклеены тонкой плёнкой с имитацией ценных пород древесины. Для эстетики - АС выполнены в зеркальном отражении. Основные параметры: Номинальная подводимая мощность 25 Вт. Номинальное электрическое сопротивление 4 Ом. Диапазон воспроизводимых частот 25-31500 Гц. Номинальное звуковое давление 1,2 Па. Габариты 320х600х320 мм. Масса 25 кг.

3▲



4▲



5▲

		Бердский радиозавод. Выпуск с 1979 года. Акустические системы ""Вега 15АС-404"" предназначены для высококачественного воспроизведения звуковых программ, совместно с бытовой аппаратурой. Этими АС комплектовали такие аппараты, как комбинированное устройство ""Вега-117С"", электрофон""Вега-104С"" и др. В АС установлены громкоговорители 25ГД2Б и 3ГД31. Номинальная подводимая к АС мощность 25 Вт. Рабочий диапазон частот 63...20000 Гц. Входное сопротивление АС - 4 Ом.

6▲

		Номинальная мощность = 35 Вт. Паспортная мощность = 70 Вт. Сопротивление = 4 Ом. Диапазон частот - 25 - 25000 и 31.5 - 20000 Гц. (зависит от завода изготовителя и года). Масса не более 27 кг. Размеры 370х720х285 Цена 1986 - 1988 = 300 - 500 руб. Если возобновить производство то цена на данный момент (2010 - 2012 гг.) будет не менее: 12.000 - 16.500 руб.

7▲



8▲

		Номинальная мощность - 15 ватт. Максимальная кратковременная - 25 ватт. Сопротивление - 4 Ом. Диапазон частот 40 - 20000 гц. Оформление - фазоинвертор. Цена в 1986 г. - 75 руб. Если возобновить производство (аналог) то цена на данный момент (2010 - 2012 гг.) будет не менее 4.700 - 6.000 руб.

9▲



10▲



11▲

		Характеристики: Паспортная электрическая мощность не менее - 30 ватт. Максимальная кратковременная мощность - 50 ватт. Номинальная электрическая мощность - 10 Вт Номинальное электрическое сопротивление - 4 Ома Номинальное среднее звуковое давление в диапазоне частот от 100 до 4000 Гц - 1.2 Па Диапазон воспроизводимых частот не уже - 50-18000 Гц Габаритные размеры АС - 364x214x195 мм Масса АС не более - 6 кг

12▲

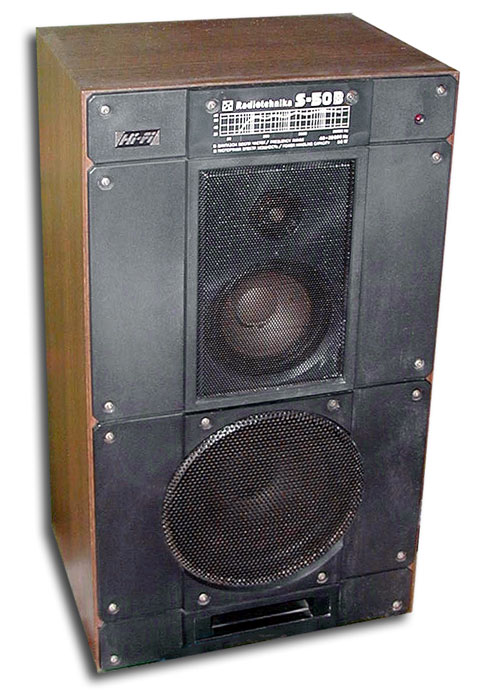

		Пассивная акустическая система Радиотехника ""S-50B"" предназначена для высококачественного воспроизведении музыкальных и речевых фонограмм в стационарных бытовых условиях с подводимой мощностью - 20... 50 Вт.

13▲

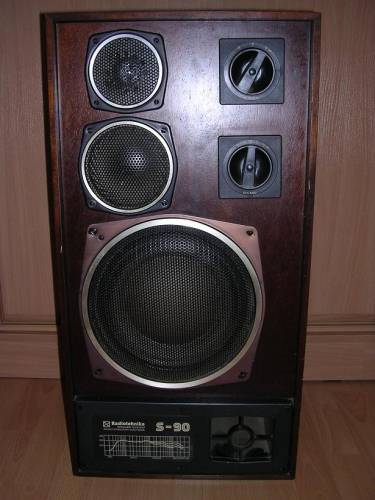

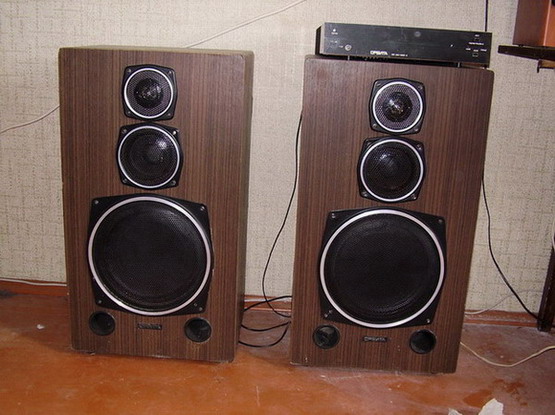

		Что из себя представляет акустика Радиотехника S-90 D Это деревянная напольная трехполосная акустика. В качестве низкочастотного звена используется головка громкоговорителя 75ГДН-1-3, В качестве среднечастотного звена 15ГДС-04 и высокочастотного звена 6ГДВ-6-25. Акустическое оформление - Фазоинвертор. Паспортные данные: Номинальная мощность = 75 Вт. Паспортная мощность = 90 Вт. Сопротивление = 8 Ом. Диапазон частот 25 - 25000 Гц. Масса не более 27 кг. Размеры 355х695х272

14▲

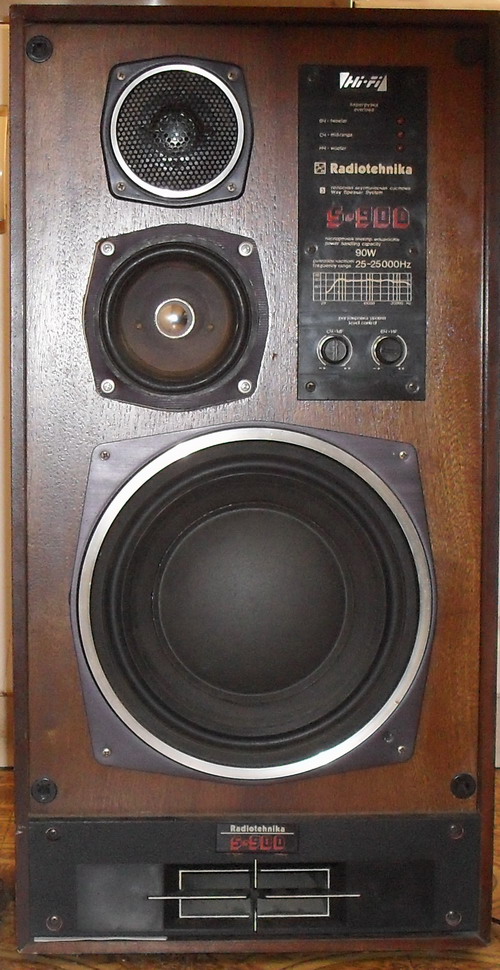

		Напольная трех полосная: Акустическая система «S-90» Производитель – Рижский радиозавод им. А.С. Попова Основные технические характеристики: Паспортная мощность – 90 Вт Номинальная электрическая мощность – 35 Вт Номинальное электрическое сопротивление – 4 Ом Диапазон воспроизводимых частот – 31,5 – 20000 Гц Номинальное звуковое давление – 1,2 Па Габариты – 710 x 360 x 285 мм Масса – 30 к

15▲

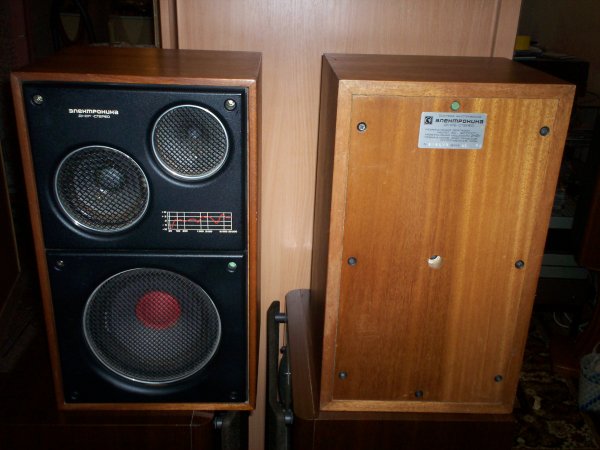

		Акустическая система "Электроника 25АС-126". Изготовитель АС: Казанское ПО "Элекон". Серийный выпуск модели с 1979 года. Акустическая система предназначена для высококачественного воспроизведения речевых и музыкальных фонограмм в стационарных, бытовых условиях. Рекомендуемая подводимая к АС мощность не менее 35 Вт. Корпус акустической системы изготовлен из древесно-стружечной плиты и фанерован шпоном под ценные породы дерева. На лицевой панели установлено три громкоговорителя: 35ГД-1 (НЧ), 20ГДС-1 (СЧ), 5ГДВ-1 (ВЧ) которые изготавливаются Бердским ПО ""Вега"". Внутри акустической системы на её задней стенке смонтированы фильтры для разделения полос. Краткие технические параметры АС: Диапазон воспроизводимых звуковых частот ......... 40...20000 Гц. Неравномерность АЧХ .............................................................. 8 дБ. Гармонические искажения ..................................................... 1...2%. Номинальное электрическое сопротивление ........................ 4 Ом. Габариты АС ........................................................... 480х285х285 мм. Масса АС ................................................................................... 14 кг. АС ""Электроника 25АС-126"" по внешнему виду схожа с акустической системой типа ""25АС-326"" но по конструкции это разные АС.

16▲

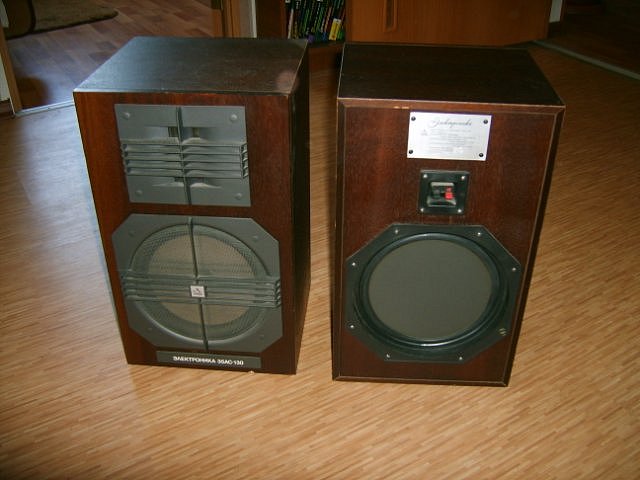

		Акустическая система "Электроника 35АС-130" Ленинградский завод "Ферроприбор" Производство с 1996 года - Акустическая система Электроника ""35АС-130"" предназначена для высококачественного воспроизведения звуковых программ с бытовой радиоаппаратуры высокого класса. Рекомендуемая подводимая к АС мощность усилителя с 20 до 50 Вт. Диапазон воспроизводимых частот АС 40...25000 Гц. Особенностью АС является пассивный излучатель, находящийся сзади. Входное электрическое сопротивления для АС - 8 ом. Долговременная подводимая мощность - 75 Вт, кратковременная 100. Вариант установки полочный. В АС применены 2 головки НЧ 50ГДН-1, ВЧ изодинамическая типа 25ГДВ-1-16. Акустическая система имеет габариты 250х420х250 мм, а её масса составляет 12 кг.

17▲



18▲

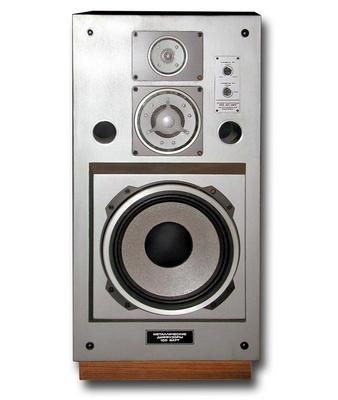

		Отличительной особенностью АС является использование высокостабильных металлических диффузоров во всех трех полосовых излучателях АС и пено-полиуретановых подвесов в двух излучателях. Паспортная мощность, Вт ................................. 100. Диапазон воспроизводимых частот, Гц .. 30-25000. Неравномерность АЧХ ±3. Коэффициент НЛИ % 2. Электрическое сопротивление, Ом ...................... 8. Габаритные размеры, мм .................. 910x450x470. Масса, кг ............................................................... 51.

19▲



20▲
